A cadre de structure en acier est un squelette porteur composé de colonnes, de poutres, de fermes et d'éléments de contreventement en acier qui travaillent ensemble pour transférer les charges verticales et horizontales en toute sécurité vers la fondation. Par rapport à la construction traditionnelle en béton, les charpentes en acier offrent Délais de construction 30 à 50 % plus rapides , un rapport résistance/poids supérieur et une durée de vie de 50 à 70 ans avec un entretien approprié [^86^]. Ces attributs font de l’acier le matériau dominant pour les usines, les entrepôts, les centres logistiques et les installations industrielles de grande envergure dans le monde entier.

Pour les entreprises telles que Zhejiang Kaisier Clean Technology Co., Ltd. — une usine chinoise de systèmes de structure en acier personnalisés et un fournisseur OEM — les cadres en acier constituent l'épine dorsale des installations de fabrication de panneaux pour salles blanches. Leurs bases de production en Chine et en Thaïlande s'appuient sur des structures en acier de précision pour abriter des lignes de production intelligentes, garantissant ainsi des chaînes d'approvisionnement stables pour les projets de purification de l'air de classe 100 à 300 000 dans les secteurs de la santé, de l'électronique et de l'alimentation.

Quatre principaux types de cadres de structure en acier

Les charpentes en acier ne sont pas universelles. La sélection dépend des exigences de portée, des profils de charge et des contraintes architecturales. Les quatre types dominants sont :

Cadre rigide de portail

Le portique rigide est le système le plus utilisé dans la construction industrielle. Il se compose de colonnes et de chevrons reliés rigidement au niveau des joints, créant une « travée libre » sans colonnes internes. Cette conception est idéale pour les entrepôts, les hangars d’avions et les installations de production où un espace au sol dégagé est essentiel. Les portiques utilisent généralement des sections en acier laminées à chaud et peuvent atteindre des portées de 20 à 50 mètres économiquement [^89^]. Des portées plus courtes permettent une capacité portante plus élevée car les contraintes sur les poutres et les colonnes sont réduites.

Structure de cadre de bâtiment en acier

Ce cadre de base composé de poutres et de colonnes en acier offre une flexibilité d'agencement presque infinie. Il est couramment utilisé dans les immeubles à logements multiples tels que les complexes de bureaux, les tours d'appartements et les gratte-ciel où l'adaptabilité est primordiale [^90^]. Le système excelle dans la répartition des charges sur plusieurs étages et peut être combiné avec des noyaux en béton pour des performances hybrides.

Structure en ferme

Les fermes sont des cadres triangulaires constitués d'éléments en acier qui utilisent beaucoup moins de matériaux que les poutres à âme solide tout en obtenant une plus grande rigidité. Les fermes planes supportent des charges bidimensionnelles, tandis que les fermes spatiales répartissent les forces sur trois dimensions. Un cadre spatial bien conçu peut couvrir de très grandes surfaces avec un minimum de supports internes, ce qui le rend adapté aux arènes sportives, aux halls d'exposition et aux terminaux d'aéroport [^84^].

Structure de grille (cadre spatial)

Les structures de grille sont des structures spatiales d’ordre élevé statiquement indéterminées composées de nombreuses tiges interconnectées. Ils sont légers, très rigides et offrent une excellente résistance sismique. Ces cadres sont fréquemment utilisés dans les gymnases, les auvents et les hangars où de grandes portées et des géométries complexes sont nécessaires [^89^].

Spécifications des matériaux et normes des composants

La performance d'un charpente en acier est déterminé par la qualité de l'acier, la géométrie de la section et les traitements de protection. Comprendre ces spécifications est essentiel pour l’approvisionnement et le contrôle qualité.

Nuances d'acier et propriétés mécaniques

L'acier de construction primaire est couramment utilisé Nuances Q235, Q345 ou ASTM A36/A572 . L'acier Q345 offre une limite d'élasticité de 345 MPa, environ 45 % de plus que le T235 , ce qui en fait le choix privilégié pour les structures industrielles à forte charge. Pour les environnements corrosifs tels que les salles blanches côtières, l'acier SUS304 ou galvanisé à chaud (revêtement de zinc ≥80 μm) est spécifié pour empêcher la dégradation de la rouille [^83^].

Composants principaux

Une charpente en acier complète se compose de quatre éléments essentiels de transfert de charge :

• Colonnes : Éléments verticaux qui transfèrent les charges des poutres et des dalles vers la fondation. Les sections communes comprennent les poutres en H et les colonnes caissons.
• Poutres : membres horizontaux s'étendant entre les colonnes. Les sections en I et les poutres composites soudées sont standard pour les portées supérieures à 12 mètres.
• Contreventement : Diagonales ou traverses qui résistent aux forces latérales du vent et des charges sismiques. Le contreventement de tige et le contreventement de portail sont des configurations typiques.
• Nœuds de connexion : Assemblages boulonnés ou soudés qui assurent un comportement rigide ou articulé. Les boulons à friction haute résistance (grade 10.9) sont standard pour les connexions des cadres de portique [^83^].

Traitement de surface et protection incendie

Les charpentes en acier nécessitent des revêtements de protection pour garantir leur longévité. Le traitement standard comprend le grenaillage pour Catégorie Sa2.5 , suivi d'un apprêt époxy riche en zinc (60 à 80 μm), d'une couche intermédiaire époxy (100 à 120 μm) et d'une couche de finition en polyuréthane (40 à 60 μm). Pour la résistance au feu, des revêtements intumescents ou de la laine minérale pulvérisée peuvent fournir 1 à 3 heures de résistance au feu en fonction de l'épaisseur du revêtement et du facteur de section d'acier [^83^].

Flux de travail et calendrier du bâtiment pré-fabriqué (PEB)

Les charpentes en acier préfabriquées représentent le modèle de livraison le plus avancé dans la construction industrielle. Les composants sont conçus, découpés, percés et soudés en usine, puis expédiés sur site pour un assemblage rapide. Cette approche comprime considérablement les calendriers des projets.

Ce calendrier se compare favorablement à la construction conventionnelle en béton, qui nécessite généralement 9 à 18 mois pour une installation équivalente. La préparation du site et les travaux de fondation se déroulent en même temps que la fabrication en usine, ce qui réduit encore davantage le calendrier [^87^].

Structure des coûts et analyse économique

Comprendre les facteurs de coûts des charpentes en acier permet une meilleure budgétisation et une meilleure négociation avec les fournisseurs. Les coûts varient considérablement en fonction de la complexité, de la finition et de l'emplacement géographique.

Références de coûts unitaires

Pour un bâtiment industriel de base à travée unique, les coûts de fourniture uniquement varient généralement de 80 à 150 USD par m² (départ usine). Les bâtiments entièrement isolés dotés de systèmes de grue et de finitions architecturales peuvent atteindre 200 à 400 USD par m² . L'érection, les fondations et les travaux de génie civil sont supplémentaires [^87^]. Ces chiffres supposent des zones de vent standard ; Les régions sujettes aux typhons ou aux cyclones nécessitent des sections plus lourdes et peuvent augmenter les coûts de 15 à 25 %.

Avantages du coût du cycle de vie

Même si les coûts initiaux des matériaux peuvent dépasser ceux du béton ou du bois, les structures en acier offrent une économie de cycle de vie supérieure :

1. Épargne de fondation : Le poids plus léger de l'acier réduit le volume et le renforcement des fondations de 20 à 30 %.
2. Réduction de l'entretien : L'acier est immunisé contre les termites, la pourriture et la moisissure. Les coûts de maintenance annuels sont généralement 40 à 60 % de moins que les structures à ossature bois [^86^].
3. Flexibilité d'extension : L'ajout de baies à un portique existant nécessite un minimum de perturbations et aucun travail de fondation pour la nouvelle section.
4. Valeur résiduelle : L'acier est 100% recyclable. En fin de vie, les taux de récupération de l’acier de construction dépassent 98% , compensant les coûts de démolition [^89^].

Applications industrielles et normes de conformité

Charpentes en acier desservent divers secteurs, chacun imposant une charge et des exigences réglementaires uniques. Une conception de cadre appropriée doit être conforme aux codes internationaux et aux normes spécifiques au secteur.

Installations industrielles et manufacturières

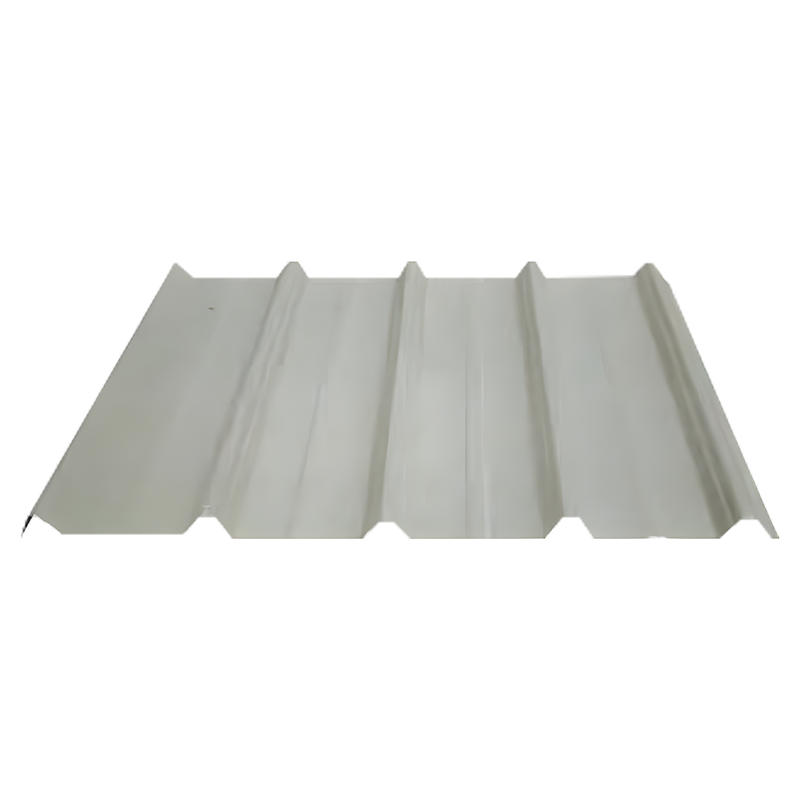

Les usines et les ateliers nécessitent des structures capables de supporter des machines lourdes, des ponts roulants et des charges élevées. Portiques rigides avec poutres de grue (capacité 5 à 50 tonnes ) sont standards. Les charges au sol dans la fabrication lourde peuvent atteindre 10 à 20 kN/m² , nécessitant des planchers composites acier-béton tels que le profil de plancher composite YX 32-130-780 présenté dans les catalogues de produits [^85^].

Entreposage et logistique

Les centres logistiques modernes exigent des hauteurs libres élevées (généralement 8 à 12 mètres ) pour accueillir des systèmes de rayonnages automatisés. Les charpentes métalliques permettent ces volumes verticaux tout en supportant les mezzanines pour les bureaux ou les zones de tri. La conception à travée ouverte facilite la manutention efficace des matériaux et la reconfiguration future de la disposition [^88^].

Salle blanche et fabrication de haute technologie

Pour les fabricants de panneaux pour salles blanches comme Kaisier, les structures en acier doivent répondre à des exigences strictes. La structure doit supporter les conduits CVC, les plénums de filtration et les grilles de plafond suspendu tout en maintenant l'isolation contre les vibrations. Les limites de flèche du cadre sont généralement limitées à L/360 ou L/400 (où L est la longueur de la portée) pour éviter la défaillance du joint dans les enveloppes des salles blanches. Indices de résistance au feu de 1 à 2 heures sont obligatoires pour les installations pharmaceutiques et électroniques.

Conformité au code de conception

Les charpentes en acier doivent être conçues selon les normes internationales reconnues. Les codes de conception courants incluent :

• ASCE7 (États-Unis) : Charges minimales de conception pour les bâtiments et autres structures.
• Eurocode 3 (EN 1993) : Conception de structures en acier, largement adoptée en Europe et en Asie.
• AS/NZS1170 : Actions de conception structurelle pour des projets australiens et néo-zélandais.
• GB 50017 : Norme chinoise pour la conception des structures en acier, obligatoire pour les projets nationaux [^87^].

Meilleures pratiques en matière de contrôle qualité et d’installation

L’intégrité d’une charpente métallique dépend autant de la précision de l’installation que de la qualité de la conception. Les pratiques suivantes garantissent les performances structurelles et la sécurité.

Contrôle qualité de fabrication

La fabrication en usine doit adhérer aux systèmes de gestion de la qualité ISO 9001. Les points d’inspection clés comprennent :

• Tolérance dimensionnelle des longueurs coupées : ±2 mm pour les poutres, ±1 mm pour les trous de boulons.
• Contrôle de la qualité des soudures : contrôle visuel à 100 % plus 20 à 30 % de tests échographiques ou radiographiques pour les connexions critiques.
• Vérification de l'épaisseur du revêtement de zinc : minimum 80 μm pour éléments galvanisés à chaud dans des environnements corrosifs.

Protocoles de construction de sites

L'assemblage sur site nécessite des contrôles stricts de séquençage et d'alignement :

1. Vérification des fondations : Les positions des boulons d'ancrage doivent être vérifiées par rapport aux dessins avant le placement des colonnes. La tolérance pour le centrage du groupe de boulons est ±5mm .
2. Érection de colonnes : Les colonnes sont soulevées, placées sur des boulons d'ancrage et temporairement contreventées. La verticalité est vérifiée au théodolite ; l'écart admissible est H/1000 (où H est la hauteur de la colonne), maximum 25 mm .
3. Pose de poutre : Les poutres sont boulonnées aux plaques d'extrémité des colonnes à l'aide de boulons à haute résistance serrés selon les spécifications. Les raccords d'épissure dans les poutres à travées multiples doivent être décalés d'au moins 1 mètre .
4. Contreventement installation : Les contreventements du toit et des murs sont installés pour assurer la stabilité latérale avant la fixation des pannes et des poutres.
5. Inspection finale : Une étude complète confirme l'alignement, le couple des boulons et l'intégrité des soudures. Des tests de charge peuvent être effectués pour les poutres de grue [^84^].

Négliger ces protocoles peut entraîner un désalignement, une défaillance de connexion ou une déviation excessive, compromettant à la fois la sécurité et la durée de vie du cadre. Pour OEM cadre de structure en acier fournisseurs, il est essentiel de maintenir un contrôle qualité rigoureux sur plusieurs bases de production (comme le pratique Kaisier avec des installations en Chine et en Thaïlande) pour garantir une qualité constante des produits pour la distribution mondiale.
