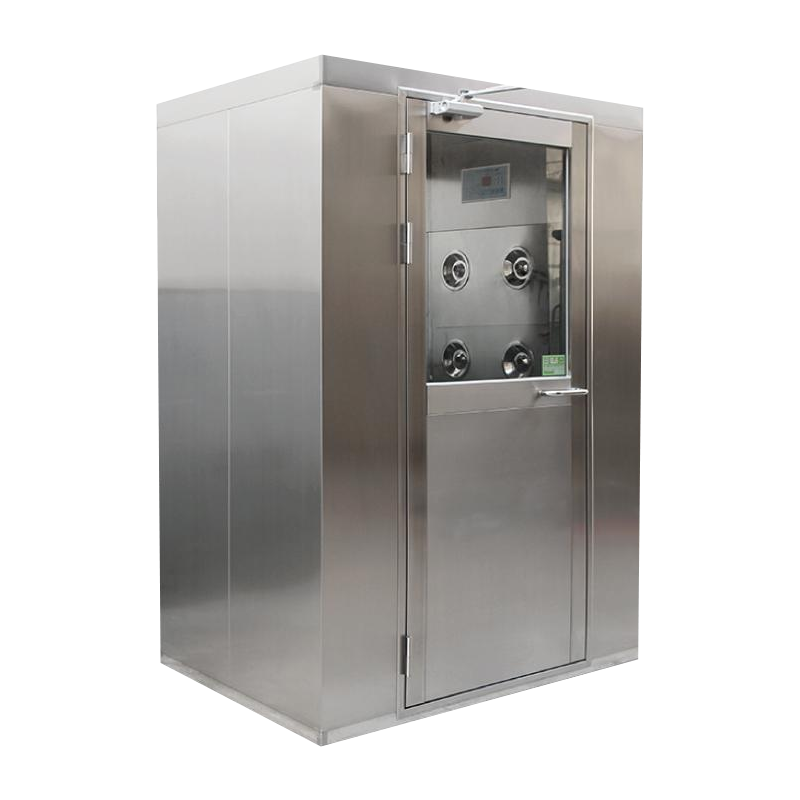

Dans les systèmes de salles blanches, les particules transportées par le personnel et les matériaux comptent parmi les plus grandes sources de contamination. Les salles de douche à air utilisent un flux d'air propre à grande vitesse pour éliminer la plupart des particules libres attachées aux surfaces humaines et aux matériaux d'emballage. La conclusion claire est la suivante : Une norme douche à air fonctionner à 25-30 m/s pendant 15-30 secondes peut réduire de plus de 95 % les particules ≥0,5 μm introduites par le personnel, ce qui en fait un dispositif de prétraitement indispensable à l'entrée des salles blanches ISO Classe 5 à ISO Classe 7 . Ses performances déterminent directement la charge de contamination sur la zone propre. Ce qui suit fournit une référence technique approfondie à partir de cinq dimensions : efficacité de la douche à air, paramètres structurels, conception des buses, contrôle de verrouillage et sélection.

Efficacité des douches à air : indicateurs de performance et données clés

La principale performance d’une douche à air est l’efficacité de l’élimination des particules. Les indicateurs clés reconnus par l’industrie sont les suivants :

Conception structurelle : dimensions, matériaux et disposition des buses

La conception structurelle d’une douche à air affecte directement l’expérience utilisateur et l’efficacité de la douche. Les principaux paramètres de conception sont les suivants :

• Dimensions hors tout : Les dimensions standard de la douche à air pour une seule personne (L × P × H) sont de 1 200 × 1 000 × 2 100 mm, avec des dimensions de passage de 800 × 900 × 1 950 mm. Les douches à air pour deux personnes ont une largeur de 1 500 à 1 800 mm. Pour les douches à air matériel, la profondeur doit être augmentée à 1 500-2 000 mm ;
• Matériau de la chambre : Les murs extérieurs utilisent de l'acier laminé à froid de 1,2 à 1,5 mm avec un revêtement par pulvérisation électrostatique ; les murs intérieurs utilisent de l'acier inoxydable de 1,0 à 1,2 mm (304) . Le plafond et le sol sont également en acier inoxydable, le sol nécessitant un gaufrage antidérapant (hauteur du motif 0,3-0,5 mm) ;
• Disposition des buses : La douche unilatérale convient aux salles blanches de qualité inférieure (ISO 7-8) ; la douche à double face est standard, offrant une efficacité environ 30 % supérieure à celle à simple face ; la douche à trois côtés (des deux côtés en haut) convient aux salles blanches de haute qualité ISO 5-6, couvrant les angles morts de la tête et des épaules . Nombre de buses : les douches à air double face pour une personne ont généralement 6 à 8 buses (3 à 4 de chaque côté) ;
• Angle de buse : Les buses doivent être réglable (0-30°) , destiné à la zone debout. Les buses supérieures s'inclinent vers le bas de 15 à 20° pour couvrir la tête et les épaules ; les buses inférieures s'inclinent vers le haut de 10 à 15° pour couvrir le bas des jambes et les pieds ;
• Conception du sol : Grille ou plaque perforée en acier inoxydable avec ouverture ≤5 mm, avec un tiroir de récupération des poussières en dessous pour un nettoyage régulier des particules délogées. La capacité de charge de la grille doit être ≥300 kg/m² pour permettre le passage du chariot.

Pour les passages logistiques à fort trafic (par exemple, entrée de matériaux, d'équipements), un tunnel de douche à air de passage (longueur personnalisée de 3 à 6 mètres) est recommandée, où le personnel termine la douche en marchant, offrant une plus grande efficacité et évitant les encombrements.

Système de ventilateur et de filtration : le cœur de la puissance et de la propreté du flux d'air

Le ventilateur et le filtre d'un douche à air déterminer la vitesse de la douche et la propreté de l’air. Une comparaison quantitative est présentée ci-dessous :

Système de contrôle de verrouillage et de contrôle d'accès

La logique de commande de porte d’une douche à air est un mécanisme essentiel pour prévenir la contamination croisée. Un système de contrôle complet doit répondre aux exigences suivantes :

1. Verrouillage électronique : Les portes d'entrée et de sortie ne peuvent pas être ouvertes simultanément. Lorsqu'une porte s'ouvre, l'autre est automatiquement verrouillée ; les deux portes sont verrouillées pendant le cycle de douche d'air ;
2. Logique de la douche à air : Entrée du personnel → la porte d'entrée se ferme → le capteur détecte le personnel (infrarouge ou micro-interrupteur) → le ventilateur démarre automatiquement → la minuterie de douche commence (réglable 15 à 99 secondes) → après la fin de la douche, délai de 1 à 2 secondes → la porte de sortie se déverrouille ;
3. Fonction d'urgence : En cas de panne de courant ou d'urgence, les deux portes doivent pouvoir être ouvertes manuellement avec une force d'ouverture ≤67N pour répondre aux exigences de sortie. Un bouton d'arrêt d'urgence doit également être prévu : lorsqu'il est enfoncé, le ventilateur s'arrête immédiatement et les deux portes se déverrouillent ;
4. Intégration du contrôle d'accès (en option) : Peut être intégré à des systèmes de carte IC, d'empreintes digitales ou de reconnaissance faciale, permettant uniquement au personnel autorisé de déverrouiller la porte d'entrée. Le contrôleur doit enregistrer l'heure de chaque douche, les informations sur le personnel et l'état de l'équipement ;
5. Guidage vocal : Les douches à air de haute qualité doivent être équipées d'un système de guidage vocal pour guider le personnel tout au long du processus de douche (par exemple, « Veuillez entrer dans la douche à air », « Veuillez lever les bras et vous retourner », « Douche en cours, n'ouvrez pas la porte », etc.).

Exigences de fiabilité du système de verrouillage : MTBF ≥50 000 heures, temps de réponse de verrouillage ≤0,5 seconde . Des tests de fonction de verrouillage sont recommandés mensuellement pour garantir la sécurité et la fiabilité.

Installation et maintenance : points clés sur site

Une installation correcte et un entretien régulier des douches à air sont essentiels pour garantir des performances à long terme. Les points clés sont les suivants :

• Installation sur site : La douche à air doit être installée au niveau de la cloison d'entrée de la salle blanche, avec un espace entre la chambre et le panneau mural ≤2 mm, remplie de mastic neutre. Le sol doit être au niveau du sol, écart de planéité ≤2 mm/m. Les câbles d'alimentation doivent utiliser des câbles ignifuges d'au moins 3×1,5 mm², avec un circuit dédié ;
• Cycle de remplacement du filtre : Les préfiltres (qualité G4) doivent être nettoyés ou remplacés tous les 3 à 6 mois ; Les filtres HEPA (H13/H14) sont généralement remplacés tous les 1 à 2 ans en fonction des lectures du manomètre différentiel. Dans les environnements poussiéreux ou fortement pollués, les cycles de remplacement doivent être raccourcis ;
• Nettoyage quotidien : Nettoyez quotidiennement les murs intérieurs en acier inoxydable, la grille de sol et le tiroir de dépoussiérage. Le tiroir de récupération des poussières est recommandé pour un nettoyage hebdomadaire afin d'éviter le réentraînement des particules. Les entrées des ventilateurs doivent être inspectées mensuellement pour éliminer la poussière accumulée ;
• Tests de vitesse et de fuite des filtres : Mesurer la vitesse de sortie de la buse tous les six mois ; si elle est inférieure à 20 m/s, vérifiez si le ventilateur ou le filtre est bloqué. Effectuer des tests d'étanchéité PAO chaque année pour garantir l'absence de fuite des filtres HEPA ;
• Dépannage courant : Le ventilateur ne fonctionne pas → vérifier l'alimentation, le fusible et la protection contre les surcharges ; vitesse insuffisante → vérifier le blocage du filtre et le sens de rotation du ventilateur ; défaillance du verrouillage de la porte → vérifier la bobine solénoïde, l'interrupteur de porte magnétique et le tableau de commande.

Établir un carnet d'entretien trimestriel L'enregistrement de la pression différentielle, de la vitesse, des niveaux de bruit et de l'historique des réparations du filtre est une bonne pratique pour garantir un fonctionnement stable à long terme des douches à air.

Recommandations de sélection : choisir Douches à air par classe de propreté et scénario d'application

Voici les recommandations de sélection pour quatre scénarios d'application typiques :
