A passage de salle blanche par la fenêtre est un dispositif de transfert de matériaux fermé installé dans le mur entre une salle blanche et une salle non propre (ou entre des zones de classifications de propreté différentes). Sa fonction principale est : pour transférer en toute sécurité des objets de petite à moyenne taille sans ouvrir la porte d'accès principale ni perturber la différence de pression positive de la pièce . Grâce à un mécanisme de verrouillage à double porte et à une structure d'étanchéité, les fenêtres de passage peuvent réduire la fréquence d'entrée et de sortie du personnel de plus de 80 %, réduisant ainsi considérablement le risque d'intrusion de particules et de microbes. Ils sont considérés comme une infrastructure essentielle pour la conformité aux réglementations GMP, ISO 14644 et FDA [^2^].

Dans des secteurs tels que la microélectronique, la biopharmaceutique, les salles d'opération des hôpitaux et la transformation des aliments, les fenêtres de passage sont passées d'« accessoires facultatifs » à des « installations obligatoires ». Par exemple, les exigences de la FDA en matière de production de médicaments stériles (environnements de fond de qualité A/B) stipulent explicitement que les matériaux entrant dans les zones centrales stériles doivent passer par une fenêtre ou un sas équipé de mesures de décontamination efficaces.

Trois types principaux et leurs scénarios applicables

Basées sur les méthodes de verrouillage et la fonctionnalité des salles blanches, les fenêtres traversantes se répartissent en trois catégories. La sélection doit tenir compte de la classification de propreté, du risque de contamination des matériaux et du budget :

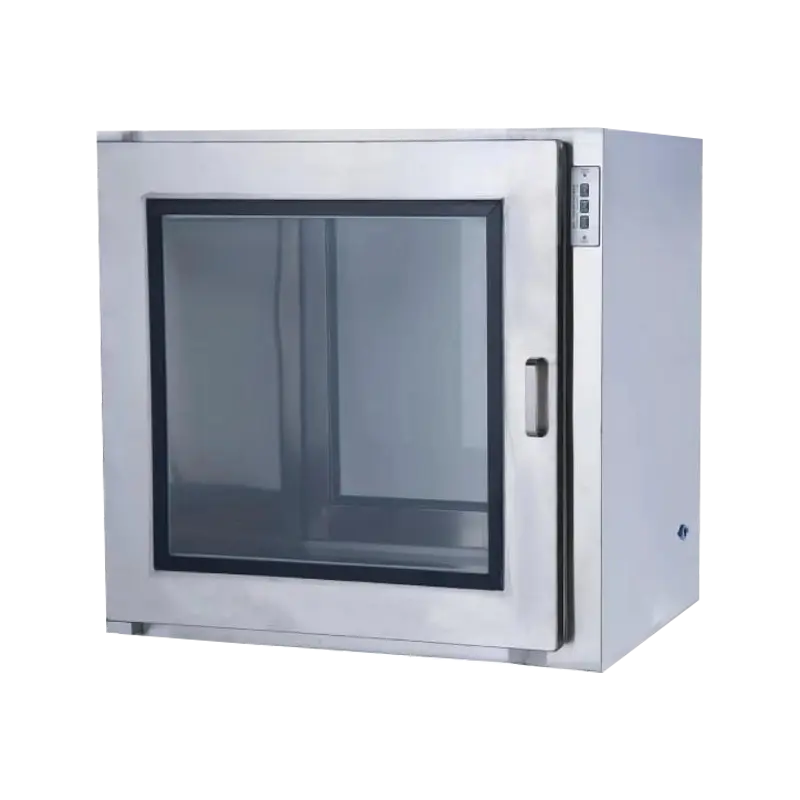

Fenêtre de passage à verrouillage électronique

Utilise des serrures et des capteurs électromagnétiques pour le verrouillage de deux portes. Lorsqu'une porte latérale est ouverte, la porte opposée se verrouille automatiquement. Le temps de réponse du verrouillage électronique est généralement inférieur à 0,5 seconde, offrant une grande fiabilité. Convient pour Salles blanches de classe ISO 5 (classe 100) et de qualité supérieure . Certains modèles haut de gamme disposent d'indicateurs d'état LED et de fonctions d'alarme de défaut pour une surveillance en temps réel [^68^].

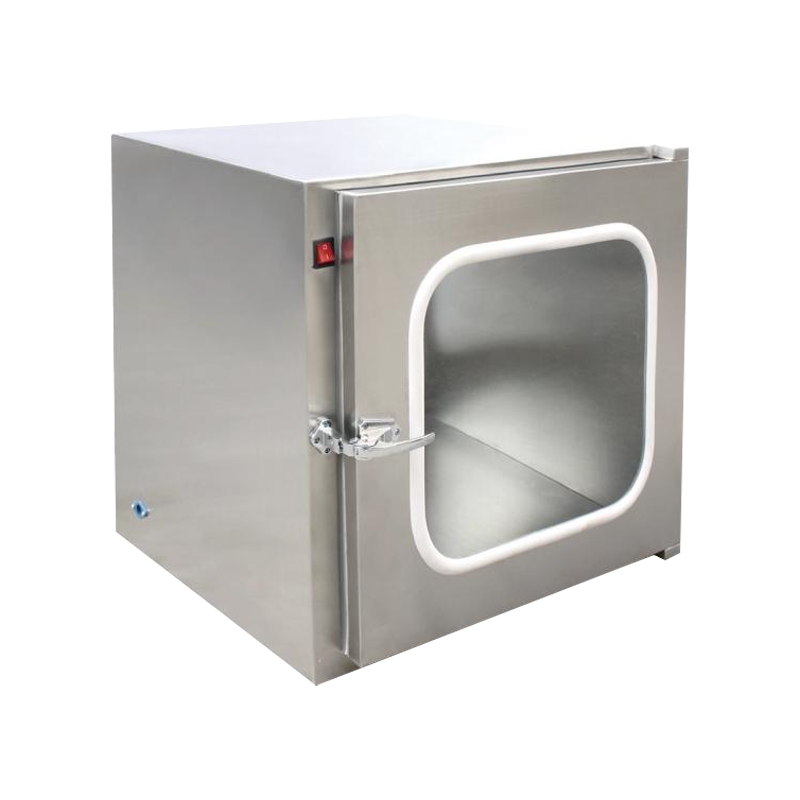

Fenêtre de passage à verrouillage mécanique

Permet d'obtenir un verrouillage à double porte grâce à des liaisons physiques ou des mécanismes à came, ne nécessitant aucune alimentation externe et offrant de faibles coûts de maintenance. Les verrouillages mécaniques conviennent pour Zones propres générales ISO classe 7 à 8 (classe 10 000 à 100 000) ou environnements antidéflagrants avec des exigences particulières en matière de sécurité électrique. L’inconvénient est que les composants mécaniques peuvent s’user avec le temps ; une vérification de la fonction de verrouillage est recommandée tous les 12 mois [^48^].

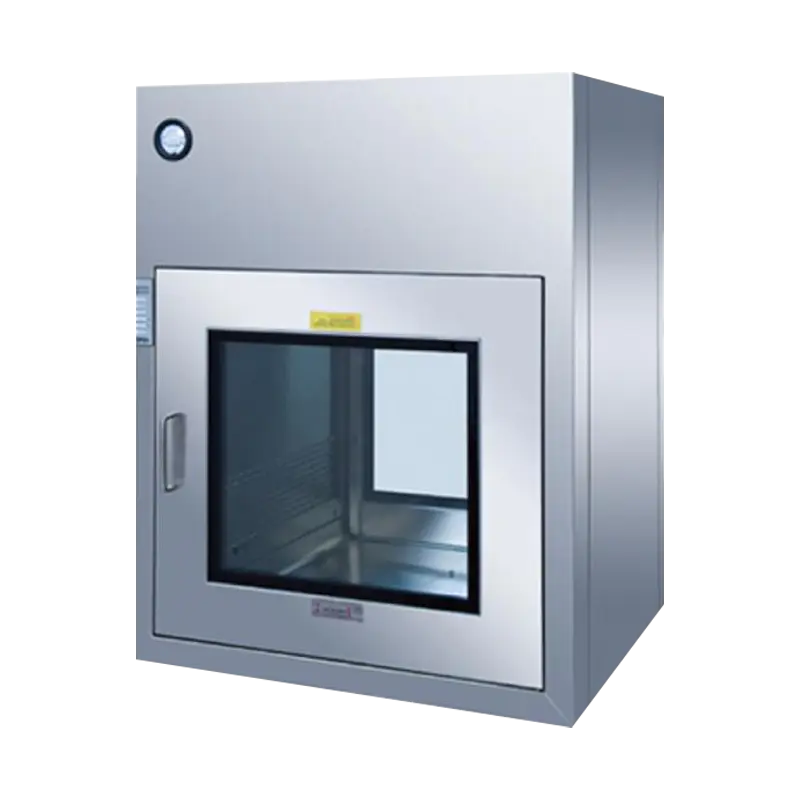

Fenêtre de passage autonettoyante (dynamique)

En plus de la fonctionnalité de verrouillage de base, ces unités intègrent Unités de filtration HEPA et lampes de stérilisation ultraviolettes (UV) . Les ventilateurs intégrés font circuler l'air filtré à travers la chambre à 375 CFM (environ 636 m³/h), permettant une pré-purification de la chambre avant le transfert des articles. Ce type est couramment utilisé dans les laboratoires de biologie, les ateliers de formulation stérile et les pharmacies hospitalières, représentant la solution la plus efficace pour prévenir la contamination croisée [^67^].

Principales spécifications structurelles et matérielles

Les performances d’une fenêtre traversante dépendent directement de sa conception structurelle et du choix des matériaux. Les configurations standard de l'industrie suivent généralement ces spécifications :

Corps d'armoire et traitement de surface

Les corps des cabinets traditionnels sont construits à partir de Acier inoxydable SUS304 ou SUS316L . Le SUS316L contient du molybdène, offrant une résistance supérieure à la corrosion des chlorures par rapport au 304, ce qui le rend adapté aux environnements de désinfection des hôpitaux ou aux zones côtières à forte teneur en sel. L'épaisseur de paroi standard est de 1,2 à 1,5 mm, avec des coins internes arrondis (R≥10 mm) pour éliminer les zones mortes sanitaires et faciliter le nettoyage et la désinfection [^63^]. Certains produits économiques utilisent de l'acier laminé à froid avec revêtement en poudre pour les zones propres générales de classe ISO 8 et inférieures.

Fenêtre d'observation et système d'étanchéité

Les fenêtres d'observation sont équipées en standard de Verre de sécurité trempé de 5 mm ; certains environnements antistatiques nécessitent du polycarbonate ESD. L'étanchéité du cadre de porte utilise des joints en silicone de qualité sanitaire ou des tampons d'étanchéité en gel de polyuréthane, avec des exigences de compression inférieures à 15 % pour garantir une fuite nulle sous des différences de pression de ±30 Pa. Selon les données mesurées, les systèmes d'étanchéité de haute qualité peuvent contrôler les taux de fuite des fenêtres inférieurs à 0,01 % [^48^].

Configuration de verrouillage et de stérilisation

Les fenêtres autonettoyantes sont généralement dotées Lampes de stérilisation UV de 15 à 30 W à une longueur d'onde de 253,7 nm, avec une dose d'irradiation ≥40 mJ/cm² requise pour une inactivation microbienne de surface efficace. Les unités de filtration HEPA doivent répondre aux normes H13 ou H14 (efficacité de filtration ≥99,97 % ou ≥99,995 % pour les particules de 0,3 μm) et inclure des manomètres différentiels. Les filtres doivent être remplacés lorsque la résistance aux bornes atteint 2 à 2,5 fois la résistance initiale (généralement 250 à 300 Pa) [^67^].

Sélection du dimensionnement et éléments essentiels de l'installation

Les dimensions des fenêtres traversantes doivent correspondre à l’épaisseur des murs, au volume du matériau et au flux de travail opérationnel. Voici les tailles standard courantes et les directives de sélection :

Les points d'installation suivants nécessitent une attention particulière :

• Les dimensions de l'ouverture du mur doivent être 5 à 10 mm plus grand que le cadre extérieur de la fenêtre traversante pour permettre le réglage du nivellement et le remplissage du mastic.
• La hauteur d'installation est généralement 800-1 000 mm au-dessus du niveau du sol, conformément aux plages de fonctionnement ergonomiques.
• L'espace entre la fenêtre traversante et le mur doit être scellé avec un mastic silicone neutre ou des joints EPDM pour éviter les fuites différentielles de pression.
• Les fenêtres autonettoyantes nécessitent des prises de courant réservées (généralement 120 V/220 V, monophasé) et une mise à la terre fiable [^63^].

Applications industrielles et exigences de conformité

Les fenêtres traversantes sont appliquées dans plusieurs industries avec des exigences strictes en matière de propreté. Les normes de conformité dans différents secteurs déterminent le niveau de configuration :

Produits pharmaceutiques et biotechnologie

Selon l'annexe 1 des BPF (révision 2022), le transfert de matériaux entre les zones de grade A/B et les zones de grade C/D dans la production de médicaments stériles doit utiliser des fenêtres de passage équipées de verrouillages électroniques et stérilisation UV . Dans les laboratoires de thérapie cellulaire et génique (CGT), où l'espace est limité, les fenêtres murales compactes traversantes (dimensions internes ≤ 24 pouces) sont préférées, répondant aux exigences de conformité sans consommer la précieuse surface au sol de la salle blanche [^2^].

Microélectronique et Semi-conducteurs

Dans les installations de fabrication de plaquettes et de conditionnement/test, passer par les fenêtres doit se rencontrer ISO 14644-1 Classe 5 (ISO 5) normes. Ces scénarios sélectionnent généralement des matériaux résistants aux décharges électrostatiques (tels que des fenêtres d'observation antistatiques en polycarbonate) pour éviter d'endommager les composants sensibles par les décharges électrostatiques. Certaines lignes de production avancées configurent également des ports de purge à l'azote pour réduire davantage la contamination par les molécules d'oxygène et les particules.

Hôpitaux et transformation des aliments

Les salles d'opération des hôpitaux et les services centraux d'approvisionnement en stériles (CSSD) utilisent des fenêtres traversantes pour transférer les instruments et les fournitures, ce qui nécessite Acier inoxydable SUS316L construction pour résister à la stérilisation à la vapeur haute pression et à haute température et à la corrosion des désinfectants chimiques. L'industrie de transformation des aliments se concentre sur la prévention de la contamination croisée ; les fenêtres de passage doivent être conformes aux principes HACCP et les verrouillages mécaniques sont généralement suffisants pour les environnements ISO classe 8.

Maintenance de routine et validation des performances

La fiabilité d'une fenêtre traversante dépend non seulement de la sélection initiale mais également de procédures de maintenance standardisées. Le programme d'entretien suivant est recommandé :

1. Quotidiennement : Inspectez l’intégrité du joint de porte, nettoyez les surfaces des fenêtres d’observation et confirmez la fonctionnalité de verrouillage.
2. Hebdomadaire : Essuyez les parois intérieures de l'armoire avec de l'alcool ou un détergent neutre ; Vérifiez l'intensité de la lampe UV (remplacez-la si elle est inférieure à 70 % de la valeur nominale).
3. Trimestriel : Utilisez un photomètre ou un aérosol DOP/PAO pour tester l'intégrité du filtre HEPA ; le taux de fuite de scan ne doit pas dépasser 0,01 %.
4. Annuellement : Faites appel à un tiers pour les tests de rétention de pression différentielle (sous pression différentielle nominale, la chute de pression ne doit pas dépasser 5 % en 15 minutes) et l'étalonnage du système de verrouillage [^67^].

Si une déformation de la porte, un vieillissement du joint ou une défaillance du verrouillage est détecté, l'unité doit être immédiatement mise hors service et les pièces remplacées. Une fenêtre de passage négligée peut devenir une « fuite de contamination » dans une salle blanche, posant un plus grand risque qu'un transfert ouvert sans fenêtre de passage installée.
