Dans les systèmes de salle blanche, les portes ne sont pas simplement des passages pour le personnel et les matériaux : elles sont nœuds critiques pour maintenir les gradients différentiels de pression, empêcher la pénétration des particules et arrêter la contamination croisée . La conclusion claire est la suivante : Un qualifié porte de salle blanche doit répondre simultanément à quatre exigences — étanchéité à l'air (fuite d'air ≤0,3 m³/(h·m²) @100Pa), durée de vie (≥500 000 opérations), résistance antibactérienne/corrosion et contrôle de verrouillage intelligent — et une défaillance dans l'un de ces domaines peut entraîner une perte de propreté, souvent avec des conséquences plus graves qu'une fuite des panneaux muraux. . Ce qui suit fournit une référence technique approfondie à partir de six dimensions : indicateurs de performance de base, construction et matériaux de porte, systèmes d'étanchéité, conception de fenêtre de visualisation, sélection du matériel et acceptation de l'installation.

Indicateurs de performance de base : quatre paramètres techniques clés pour les portes de salles blanches

Les performances des portes de salles blanches peuvent être directement quantifiées et évaluées. Voici quatre indicateurs de base reconnus par l’industrie :

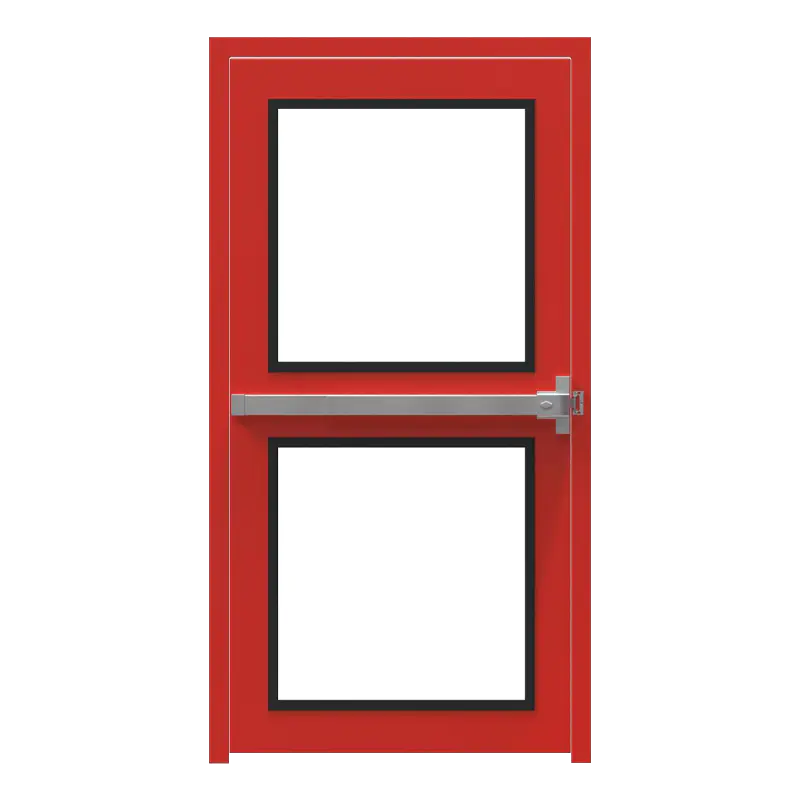

Construction et matériaux des portes : comparaison des performances de trois types courants

Portes de salle blanche sont principalement divisés en trois types en fonction des scénarios d'application et des niveaux de propreté :

Système d'étanchéité : cinq lignes de défense pour assurer l'étanchéité à l'air

La performance d’étanchéité d’une porte de salle blanche est sa valeur fondamentale. Un système d’étanchéité complet se compose des cinq couches suivantes :

1. Bande d'étanchéité magnétique sur trois côtés : Installé sur le dessus et les deux côtés du cadre de porte, en silicone de qualité médicale ou EPDM , avec attraction magnétique ≥3 kg/m. La compression du joint de 2 à 3 mm lorsque la porte est fermée garantit l'étanchéité sans rendre la fermeture difficile ;
2. Joint d'étanchéité automatique inférieur (bande de balayage) : S'abaisse automatiquement pour entrer en contact étroit avec le sol lorsqu'il est fermé (hauteur de chute ≥ 15 mm, écart avec le sol ≤ 1 mm) et se lève automatiquement lors de l'ouverture. Un grattoir en caoutchouc à brosse à deux rangées la combinaison est recommandée à la fois pour l’étanchéité et la résistance à l’usure ;
3. Mécanisme d'étanchéité inférieur dissimulé : Pour les zones aseptiques, des bandes d'étanchéité dissimulées à entraînement pneumatique ou électromagnétique sont recommandées pour éviter les composants exposés qui accumulent de la poussière, tout en répondant aux exigences BPF sans coins morts ;
4. Conception du seuil : Les portes des salles blanches doivent être prioritaires seuil sans seuil ou à rampe conceptions (hauteur ≤15 mm) pour un passage facile du chariot. Pour les conceptions sans seuil, le sol doit être continuellement plat, le joint inférieur étant directement en contact avec le sol ;
5. Joint de fenêtre de visualisation : Le périmètre de la fenêtre doit avoir des joints doubles — un mastic silicone intérieur (remplissage continu) et un joint extérieur EPDM — pour garantir l'absence d'espace entre le verre et le panneau de porte.

Norme d'acceptation d'étanchéité à l'air : à une pression différentielle de 50 Pa, la fuite d'air de l'ensemble de la porte doit être ≤0,3 m³/(h·m²). Un test semestriel de traçage de fumée à l'aide d'un tube de fumée est recommandé pour vérifier le vieillissement des joints et les défauts d'installation.

Conception des fenêtres de visualisation : prévention de la condensation et fiabilité structurelle

La fenêtre de visualisation d'une porte de salle blanche n'est pas seulement une fenêtre, c'est aussi un point vulnérable en termes d'étanchéité à l'air. Les normes de conception pour les fenêtres de visualisation de haute qualité sont les suivantes :

• Configuration du verre : Verre trempé double couche avec une épaisseur monocouche ≥4 mm et une épaisseur totale ≥20 mm. Le verre trempé a une résistance aux chocs 3 à 5 fois supérieure à celle du verre ordinaire et se brise en particules émoussées pour plus de sécurité ;
• Conception anti-condensation : Un espace d'air de 6 à 12 mm entre les couches de verre, avec la cavité remplie de Gaz argon (concentration ≥90%) et déshydratant pour tamis moléculaire , garantissant l'absence de condensation interne sous des différences de température ≥15°C. Pour les salles blanches d’entreposage frigorifique, un verre chauffé électriquement (50-100 W/m²) est recommandé ;
• Processus de scellement : Remplissage continu de mastic silicone entre le périmètre du verre et le panneau de porte, avec une largeur de joint de 8 à 12 mm et une profondeur ≥5 mm. L'utilisation de joints de baguettes de finition est interdite en raison des micro-interstices qui accumulent la poussière ;
• Traitement des coins : Les coins intérieurs du cadre de fenêtre doivent avoir Transitions arrondies R≥5 mm ou des coins en onglet à 45° pour éviter les coins à 90° qui accumulent la poussière et sont difficiles à nettoyer ;

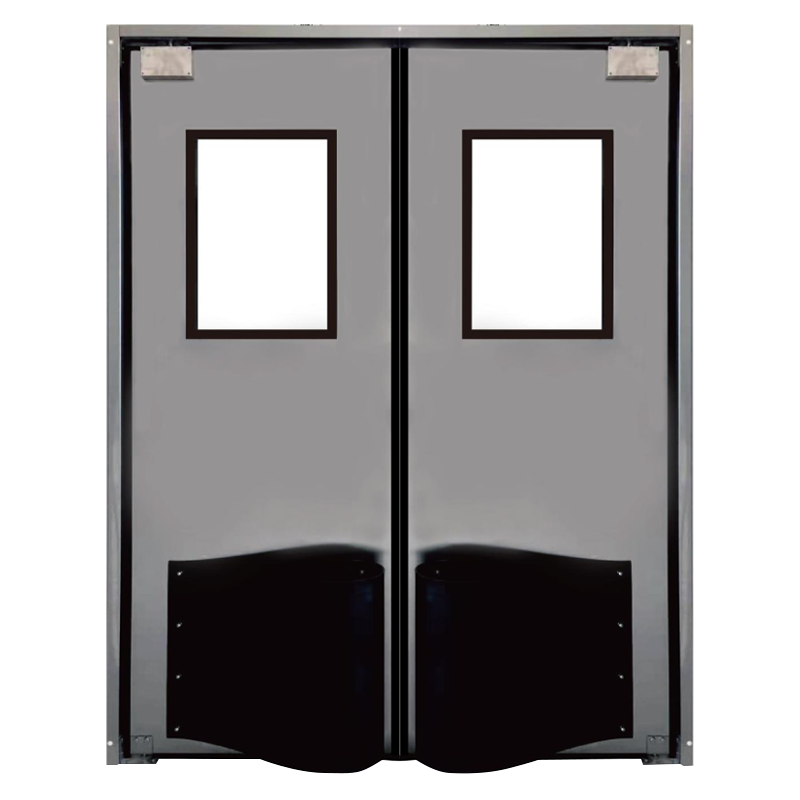

• Accessoires de sécurité : Pour les zones à fort impact comme les passages logistiques, grilles en acier inoxydable ou plaques de protection en polycarbonate transparent doit être installé à l’extérieur du verre, capable de résister à une énergie d’impact de 50 joules sans se briser.

Dans les salles blanches avec une humidité relative >75 % ou des différences de température ≥15°C, le double vitrage standard peut développer de la condensation interne — Verre à couche Low-E rempli d'argon doit être sélectionné. Le déshydratant dure généralement 3 à 5 ans, après quoi un remplacement ou un entretien est nécessaire.

Matériel et accessoires : les détails déterminent la fiabilité

Le matériel de portes de salle blanche doivent simultanément répondre aux exigences de durabilité, de nettoyabilité et de résistance à la corrosion. Les recommandations de sélection des composants clés sont les suivantes :

Systèmes de contrôle et de verrouillage intelligents

Dans les salles blanches de haut niveau (ISO 5-7), le contrôle intelligent des portes est une technologie clé pour prévenir la contamination croisée. Les principales fonctionnalités incluent :

• Verrouillage électronique : Les deux portes d'un sas ne peuvent pas être ouvertes simultanément, avec un temps de réponse de verrouillage ≤0,5 secondes. Lorsqu'une porte s'ouvre à ≥90°, l'autre se verrouille automatiquement pour éviter toute perturbation du gradient de pression ;
• Intégration du contrôle d'accès : Intégré au BMS, prenant en charge le balayage de carte, les empreintes digitales ou la reconnaissance faciale. Temps de reconnaissance ≤ 1 seconde, avec revêtement antibactérien sur les surfaces du dispositif de reconnaissance ;
• Surveillance de la pression différentielle : Des capteurs de pression différentielle miniatures peuvent être intégrés dans le cadre de la porte, affichant les différences de pression en temps réel entre les pièces adjacentes (plage 0-125 Pa, précision ≤ ± 1 Pa). Alarme sonore/visuelle lorsque la pression différentielle tombe en dessous du point de consigne (par exemple 5 Pa) ;
• Contrôle de la minuterie : Les portes logistiques peuvent être réglées avec un délai d'ouverture (10-30 secondes) ; si la porte reste ouverte au-delà du temps programmé, le système la ferme automatiquement ou déclenche une alarme pour éviter toute perte de pression différentielle ;
• Surveillance de l'état des scellés : Les portes intelligentes haut de gamme peuvent être équipées d'interrupteurs magnétiques ou de capteurs de proximité pour envoyer des signaux d'alarme à la salle de contrôle centrale lorsque la porte n'est pas complètement fermée, en enregistrant les événements via BMS.

Exigence de logique de verrouillage : pour les sas de matériaux, la porte extérieure doit être ouverte en premier, les matériaux placés, la porte extérieure fermée, et ensuite seulement la porte intérieure peut être ouverte - les deux portes ne doivent jamais être ouvertes simultanément. La fiabilité du système de verrouillage électronique doit atteindre un MTBF ≥ 50 000 heures. Des tests mensuels du fonctionnement du verrouillage sont recommandés pour garantir la sécurité et la fiabilité.

Installation et acceptation : neuf points de contrôle clés sur site

La qualité d’installation des portes de salles blanches affecte directement leurs performances à long terme et leur efficacité en matière de propreté. Voici neuf points d’inspection clés pour l’acceptation sur site :

1. Aplomb du cadre de porte : Déviation verticale ≤2 mm/m, déviation horizontale ≤1,5 mm/m ;
2. Espace entre le vantail et le dormant : Uniforme et ≤3 mm, variation d'écart ≤1 mm ;
3. Compression du joint : Lorsque la porte est fermée, la compression du joint est de 20 à 30 % de l'épaisseur d'origine (généralement 2 à 3 mm mesurés) ;
4. Test d'étanchéité inférieure : Avec la porte fermée, utilisez une jauge d'épaisseur de 0,1 mm pour vérifier l'écart entre le bas de la porte et le sol — il ne devrait pas être possible d'insérer ou d'insérer une profondeur ≤ 50 mm ;
5. Test d'étanchéité à l'air : Utilisez un tube de fumée pour évacuer la fumée autour du périmètre de l'interstice de la porte — aucune pénétration de fumée ne doit être visible à l'intérieur (méthode du traceur) ; ou utiliser une détection de fuite à pression différentielle, avec une fuite d'air ≤0,3 m³/(h·m²) à 50 Pa ;
6. Test de force d'ouverture/fermeture : Utilisez un dynamomètre — force d'ouverture ≤50N, force de fermeture ≤30N ;
7. Test du fonctionnement du verrouillage : Simulez un scénario de verrouillage à deux portes pour vérifier que lorsqu'une porte est complètement ouverte, l'autre ne peut effectivement pas être ouverte ;
8. Test de sortie d'urgence : Avec la mise hors tension, ouvrez la porte de l'intérieur — force d'ouverture ≤67N, chemin de sortie dégagé ;
9. Qualité des surfaces : Pas de rayures, de bosses ou de taches de rouille sur la surface du panneau de porte ; adhérence du revêtement ≥Grade 1 (test de coupe transversale) ; panneau en acier inoxydable Ra≤0,4 μm.

A système d'inspection trimestriel est recommandé, en se concentrant sur le vieillissement/fissuration des joints, le desserrage des charnières, le réglage de la vitesse du ferme-porte et la sensibilité du système de verrouillage. Résolvez les problèmes rapidement en les réparant ou en les remplaçant pour garantir que les portes de la salle blanche restent dans un état d'étanchéité optimal.
