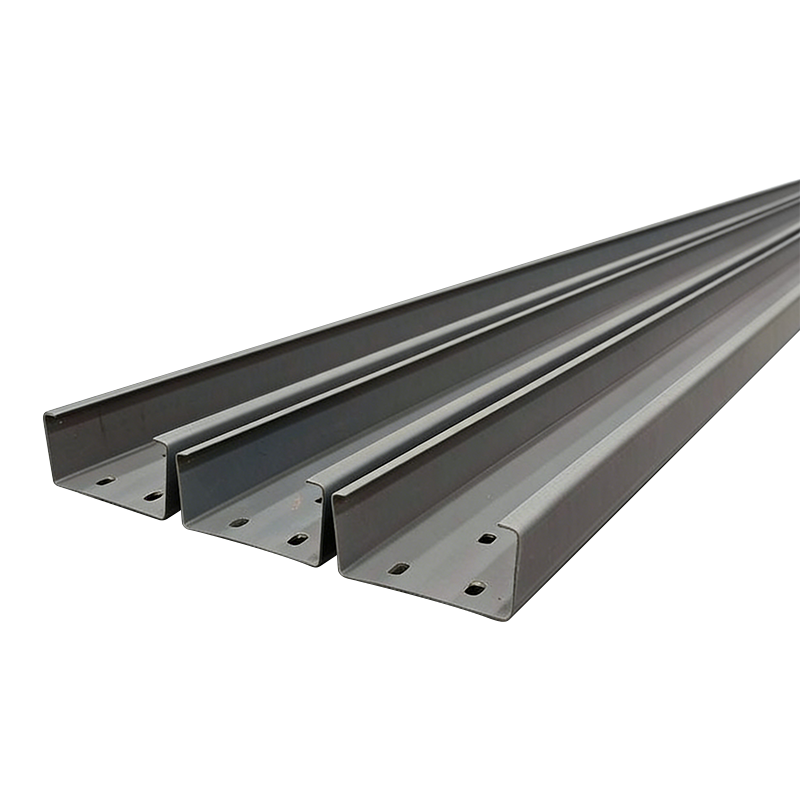

Pannes en acier en forme de C Manufacturer

Pannes en acier en forme de C sont des éléments structurels à parois minces formés à froid avec une section transversale en forme de C qui servent de lien de transfert de charge critique entre les panneaux de revêtement de toit ou de mur et la charpente en acier principale. Leurs avantages déterminants : propriétés mécaniques transversales stables, rapport résistance/poids élevé et installation simple — en font le choix privilégié pour les installations industrielles, les entrepôts, les centres logistiques et les bâtiments commerciaux légers avec des portées allant jusqu'à 25 pieds (7,6 mètres) [^103^]. Contrairement aux pannes en Z, qui nécessitent un chevauchement pour les travées continues, les pannes en C excellent dans les applications à travée unique et à travée simple où la rapidité de montage et la rentabilité sont primordiales.

Pour les projets nécessitant un support mural, des solives de plancher ou une toiture à une seule travée, les pannes en C offrent une 20 à 30 % d'économies sur les systèmes de pannes en Z tout en éliminant la complexité des connexions à recouvrement. Leur géométrie de bride à 90 degrés garantit des chemins de charge prévisibles et simplifie les détails des supports, ce qui en fait la solution incontournable pour les bâtiments métalliques préfabriqués et les cadres de structure en acier dans le monde entier.

Géométrie transversale et comportement structurel

Le profil en forme de C est monosymétrique et comporte une âme verticale avec deux ailes horizontales parallèles orientées à 90 degrés par rapport à l'âme. Cette géométrie offre un comportement mécanique prévisible sous les charges de gravité et de vent.

Propriétés des sections et répartition des charges

La section en C offre des performances de flexion stables autour de son axe fort (perpendiculaire à l'âme), ce qui la rend idéale pour supporter des charges uniformément réparties sur le toit et les murs. Les brides parallèles créent des surfaces d'appui cohérentes pour les fixations de revêtement et les connexions de supports. Cependant, comme la section est ouverte et monosymétrique, elle présente une rigidité en torsion inférieure à celle des sections fermées ou en forme de Z. Cette caractéristique rend les pannes en C mieux adapté aux applications où les charges sont appliquées via le centre de cisaillement ou lorsqu'un pontage est prévu pour limiter le déversement par torsion latérale [^95^].

Capacités de travée par profondeur de section

Les profondeurs standard des pannes en C vont de 100 millimètres à 400 mm (4 po à 16 po) , chaque profondeur correspondant à des limites de portée et de charge spécifiques. Le tableau suivant résume les capacités de portée typiques sous des charges de toit standard [^103^] :

La capacité de portée réelle dépend de l'espacement des pannes, de l'épaisseur de l'acier (jauge), de la charge du toit (neige vive morte) et des exigences du code du bâtiment local. Pour des portées supérieures à 8 mètres, les pannes en Z avec des connexions à recouvrement deviennent généralement plus économiques que les sections de pannes en C simples [^102^].

Spécifications des matériaux et normes de fabrication

La durabilité et l’intégrité structurelle de Pannes en C sont régis par la qualité de l'acier de base, les systèmes de revêtement et la précision du formage à froid.

Acier de base et propriétés mécaniques

Les pannes en C sont fabriquées à partir de bande d'acier galvanisée formée à froid avec une limite d'élasticité minimale de 345 N/mm² (50 ksi) , équivalent au matériau ASTM A572 Grade 50 ou AS/NZS 1397 G450. Les épaisseurs standard des métaux de base (BMT) vont de 1,5 mm à 3,0 mm (0,059 po à 0,118 po), avec des jauges plus lourdes sélectionnées pour des applications de charge plus élevée ou d'espacement plus large [^97^]. Le processus de formage à froid écrouit l'acier, augmentant sa limite d'élasticité de 10 à 15 % par rapport au matériau de la bobine d'origine.

Systèmes de protection contre la corrosion

Trois options de revêtement dominent le marché :

• Galvanisé à chaud (revêtement de zinc) : Masse de revêtement standard de 180 à 275 g/m² (Z180 à Z275), offrant 40 ans de résistance à la corrosion dans des environnements intérieurs bénins [^96^].
• Revêtement ZAM (Zinc-Aluminium-Magnésium) : Revêtement en alliage avancé offrant 2 à 3 fois la résistance à la corrosion du zinc pur, idéal pour les environnements côtiers ou industriels à forte humidité [^104^].
• Finition peinte : Appliqué sur support galvanisé pour une cohérence esthétique avec des panneaux de bardage colorés ; pas une barrière anticorrosion autonome.

Tolérances de fabrication

La fabrication de précision garantit la qualité de l'ajustement lors de l'installation. Les tolérances de production standard sont [^101^] :

• Longueur : ±5mm
• Largeur de bride : ±1 mm
• Profondeur du Web : ±1 mm
• Espacement central des trous : ±1,5 mm

Panne en C vs Panne en Z : critères de sélection

Bien que les sections C et Z servent d'éléments de charpente secondaires, leurs géométries distinctes créent des différences de performances significatives qui dictent l'adéquation de l'application.

La règle fondamentale : utilisez des pannes en C pour les poutres de mur, les solives de plancher et les toits à travée unique de moins de 8 mètres ; spécifiez des pannes en Z pour les toits à plusieurs travées, les grandes baies industrielles et les projets soumis à de fortes charges de neige ou de vent [^96^].

Meilleures pratiques d'installation et exigences de renforcement

Une installation appropriée transforme les pannes en C des éléments individuels en un système structurel cohérent capable de résister aux charges gravitationnelles, éoliennes et sismiques.

Espacement des pannes et détails du support

L'espacement standard des pannes pour les toitures métalliques varie de 1,2 m à 1,8 m (4 pi à 6 pi) au centre, en fonction du profil de revêtement et des charges de conception. Les pannes en C sont soutenues par des supports de connecteurs d'angle ou des supports à usage général boulonnés aux chevrons ou aux colonnes du cadre principal. La sélection du support doit correspondre à la profondeur de la panne : une panne C150 nécessite un support AC150 (0,30 kg chacun), tandis qu'une panne C300 nécessite un support AC300 (0,69 kg chacun) [^101^].

Pontage pour la stabilité latérale

Étant donné que les sections en C ouvertes sont sensibles au déversement par torsion latérale, le pontage (également appelé tiges d'affaissement ou contreventement volant) est essentiel. Le pontage limite la longueur non contreventée de la bride de compression et empêche la rotation sous charge. L’espacement maximal recommandé entre les ponts est :

• Profilés C100 : espacement maximum de 2000 mm
• Sections C150 : espacement maximum de 3000 mm
• Sections C200 à C400 : Espacement maximum de 4 000 mm [^101^]

Le pontage est généralement installé à mi-travée pour les travées simples et aux troisièmes points pour les travées continues. Les systèmes de pontage de type HookFast permettent une installation sans outil en se clipsant directement sur les trous pré-perforés dans l'âme des pannes.

Séquence d'installation

La séquence de montage recommandée garantit à la fois la sécurité et la précision dimensionnelle :

1. Marquer les lignes de pannes sur les éléments principaux du cadre à l'espacement spécifié.
2. Installer les supports à chaque point d'appui des pannes, assurant un alignement de niveau à ±3 mm près.
3. Placer les pannes en C sur des supports avec le côté ouvert orienté de manière cohérente (généralement vers le bas pour les pannes de toit afin de faciliter la fixation du pont).
4. Boulonner les pannes aux supports en utilisant des boulons M12 ou M16 avec rondelles ; couple à 50–70 N·m.
5. Installer un pontage avant d'appliquer un revêtement de toiture ou de mur pour stabiliser la ligne de pannes.
6. Vérifier l'alignement : les sommets des pannes doivent être de niveau dans la limite de déflexion de L/360 sous charge morte.

Applications dans tous les secteurs industriels

Pannes en acier en forme de C sont déployés dans un large éventail de types de construction, chacun imposant des exigences de performance distinctes.

Installations industrielles et entrepôts

Dans les bâtiments en acier préfabriqués destinés à la fabrication et au stockage, les pannes en C supportent des tôles de toit trapézoïdales et des panneaux de revêtement mural. Largeurs de baie typiques de 6 à 8 mètres s'alignent parfaitement avec les capacités des pannes C200 ou C250. La légèreté des pannes en C (C200×1,5 mm pèse environ 4,5 kg/m ) réduit les demandes de la grue pendant le montage et abaisse la charge morte globale sur le châssis principal [^101^].

Centres logistiques et pôles de distribution

Les installations logistiques modernes nécessitent de grandes portées libres et des avant-toits de grande hauteur. Alors que les charpentes principales utilisent souvent des pannes en Z pour le toit principal, les pannes en C sont fréquemment spécifiées pour mezzanines, auvents et cloisons de séparation où les portées sont plus courtes et les charges plus légères. Leur facilité d’installation accélère la réalisation des projets dans le cadre de développements accélérés.

Systèmes de support photovoltaïque

Les pannes en C sont devenues un élément de charpente privilégié pour les panneaux solaires montés au sol et les installations photovoltaïques sur les toits. Leur profil de canal ouvert accepte facilement les connexions boulonnées pour les rails de panneaux solaires, et le revêtement galvanisé résiste à des décennies d'exposition extérieure. Sections standards C150 ou C200 à Espacement de 1,5 à 2,0 m fournir un support adéquat pour les dimensions typiques d'un module PV de 1,0 m × 2,0 m.

Bâtiments agricoles et ruraux

Les bâtiments agricoles, les hangars à équipements et les abris pour le bétail bénéficient de la rentabilité et de la résistance à la corrosion des pannes en C. Dans ces applications, les sections C100 ou C150 à portées modérées offrent une capacité suffisante pour une toiture métallique tout en minimisant les coûts de matériaux. Le Durée de vie de 40 ans des pannes en C galvanisées offrent une valeur à long terme dans les zones rurales où l'accès à l'entretien peut être limité [^96^].

Normes de contrôle de qualité et de conformité

Garantir les performances des pannes en C nécessite le respect des normes reconnues en matière de matériaux et de conception tout au long de la chaîne d'approvisionnement.

Codes de matériaux et de conception

La conception et la fabrication des pannes en C sont régies par les normes suivantes :

• AS/NZS4600:2018 (Australie/Nouvelle-Zélande) : Code de conception des structures en acier formé à froid, largement référencé pour les calculs de capacité des pannes.
• ASTMA1003/A1004 (États-Unis) : Spécification standard pour les tôles d'acier utilisées dans les charpentes formées à froid.
• EN 1993-1-3 (Europe) : Règles de conception Eurocode 3 pour les éléments et tôles de faible épaisseur formés à froid.
• GB/T2518 (Chine) : Norme pour les tôles et bandes d'acier zinguées à chaud en continu.

Assurance qualité en usine

Les fabricants réputés mettent en œuvre des systèmes de gestion de la qualité ISO 9001 avec les protocoles d'inspection suivants :

1. Inspection de la bobine entrante : Vérifiez la limite d'élasticité, la masse du revêtement et la tolérance d'épaisseur par rapport aux certificats de l'usine.
2. Surveillance en cours de processus : Vérifier les dimensions du profilage toutes les 2 heures ; ajustez l’espacement des rouleaux pour maintenir la précision du profil.
3. Vérification de la perforation : Confirmez les centres des trous, les diamètres et les distances entre les bords à l'aide de jauges d'entrée/sortie.
4. Inspection finale : Mesurez la longueur, la rectitude et l'état de surface de chaque paquet ; rejeter les pièces présentant des dommages au revêtement ou une non-conformité dimensionnelle.
