Un guide complet sur la sélection du système de salle blanche

Niveau de propreté : le premier point d’ancrage de la sélection

Toutes les conceptions de systèmes de salles blanches tournent autour des niveaux de propreté. La norme ISO 14644-1:2025 classe la propreté de la classe ISO 1 à la classe ISO 9. La pratique d'ingénierie nationale utilise couramment la terminologie de classe 100, classe 1 000, classe 10 000 et classe 100 000. Des niveaux plus élevés exigent un contrôle plus strict des particules, avec des coûts de construction et une consommation d’énergie augmentant de façon exponentielle.

Évitez de « sur-concevoir » lors de la sélection. Une société pharmaceutique a construit une zone auxiliaire de catégorie C selon les normes de catégorie B, ce qui a entraîné la consommation annuelle d’énergie augmente d’environ 35% et une période de récupération prolongée de 2,8 ans. L'approche rationnelle est la suivante : concevoir les zones de traitement principales selon les exigences les plus élevées, déclasser les zones auxiliaires et empêcher le reflux de contamination à travers des gradients de pression différentielle (zone centrale ≥10Pa , sas ≥10Pa , couloir ≥10Pa ).

Construction modulaire ou traditionnelle : la sélection du mode détermine le coût du cycle de vie

Il s’agit de la décision structurelle la plus critique de la sélection 2026. Les salles blanches modulaires utilisent des panneaux muraux, des plafonds et des unités FFU préfabriqués pour l'assemblage sur site, tandis que le mode traditionnel implique le soudage sur site des cadres, l'installation de conduits et de filtres à haute efficacité.

Les principaux avantages des solutions modulaires résident dans l'évolutivité et les calendriers de construction comprimés. Les données de mesure de l'industrie montrent que les modes modulaires peuvent raccourcir les périodes moyennes de construction de plus de 30 % , et soutenir le futur « retrait des murs pour expansion » – particulièrement adapté aux installations louées ou aux entreprises dont la capacité est incertaine. En ce qui concerne les coûts d'exploitation, grâce aux équipements d'économie d'énergie à haut rendement et aux systèmes de contrôle de groupe intelligents, la consommation d'énergie peut être réduit de 20 % à 40 % par rapport aux solutions traditionnelles.

Cependant, le modulaire n’est pas universellement applicable. Lorsque la superficie dépasse 500 mètres carrés ou implique une tuyauterie de processus complexe, le mode d'entreprise générale EPC d'ingénierie de purification des travaux de génie civil traditionnel offre des avantages en termes de résistance structurelle et de disposition complète de la tuyauterie. Un nouveau projet de batterie énergétique a mesuré qu'un 800 mètres carrés Le coût global de la solution modulaire était en réalité 18 % plus élevé que celui de la solution traditionnelle, car les coûts de renforcement structurel dans les grands espaces compensaient les avantages de la préfabrication.

Sélection de l'équipement de base : logique de correspondance pour les structures FFU, filtres et enveloppes

Les performances du système de salle blanche sont déterminées par la trinité du « système de contrôle automatique CVC de purification de la structure de l'enveloppe » : tout point faible dégradera l'efficacité globale.

Étanchéité des structures d’enveloppe : la première ligne de défense pour la propreté

Le GB/T 29468-2024 « Panneaux sandwich à structure d'enveloppe pour salle blanche » mis en œuvre en 2026 a clarifié les indicateurs obligatoires pour les classements au feu des matériaux de base, la résistance à la corrosion des revêtements de surface et d'autres exigences strictes. Lors de la sélection, les fournisseurs devraient être tenus de fournir des rapports d'essais d'étanchéité à l'air des panneaux - les fuites d'air dans les joints sont la principale cause de non-conformité en matière de propreté. Un projet d'usine d'électronique a utilisé des profilés en aluminium non standard pour l'épissage, ce qui a permis d'obtenir un nombre de particules de zone de classe ISO 5. dépassant les normes de 2,3 fois , exigeant 47 jours à retravailler pour remplacer les joints d'étanchéité et régler la pression différentielle.

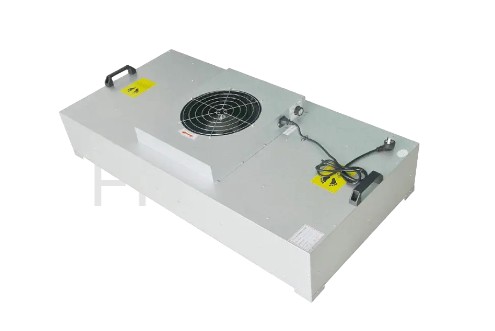

Paramètres clés de sélection FFU

La sélection du FFU (Fan Filter Unit) nécessite une attention particulière à trois paramètres principaux :

• Durée de vie du ventilateur : les ventilateurs centrifuges à entraînement direct de qualité peuvent atteindre plus de 50 000 heures
• Niveau sonore : Zone de travail ≤65dB(A)
• Plage de régulation de vitesse : la régulation de vitesse en continu s'adapte aux différentes conditions de capacité

Les lignes de production de semi-conducteurs utilisent généralement des plafonds à couverture complète FFU pour créer un flux unidirectionnel, tandis que les zones pharmaceutiques de qualité C peuvent utiliser des combinaisons de hottes à flux laminaire local à flux non unidirectionnel, réduire les achats de FFU de 30 % .

Stratégie de configuration de filtre en trois étapes

La configuration du filtre suit la filtration en trois étapes « moyen primaire haute/ultra-haute efficacité ». Une idée fausse importante consiste à négliger la capacité de rétention de la poussière des filtres primaires : lorsque la capacité est insuffisante, les filtres à efficacité moyenne et élevée s'obstruent prématurément, provoquant une augmentation de la résistance du système et une augmentation de la consommation d'énergie. Recommandations :

1. Primaire : filtres à panneaux de qualité G4 (capacité de rétention de poussière ≥500g )
2. Médium : filtres à poches de qualité F8
3. Filtres terminaux à haute efficacité (qualité H13-H14) avec ≥99,99 % efficacité pour les particules ≥0,3μm

Mises à jour de conformité 2026 qui doivent être traitées lors de la sélection

2025-2026 est une période de mise à jour intensive des normes des salles blanches. Ignorer les nouvelles réglementations suivantes lors de la sélection peut entraîner un échec d'acceptation ou une non-conformité opérationnelle :

• GB/T 33556.1-2025 (En vigueur le 1er mai 2026) : Spécifications d'application des salles blanches des hôpitaux, renforçant les exigences de surveillance en ligne de la pression différentielle dans les salles d'isolement à pression négative et dans les salles d'opération.
• GB/T 47162-2026 (En vigueur le 1er septembre 2026) : Exigences techniques générales pour les portes de salles blanches, premiers indicateurs quantitatifs standards nationaux pour l'étanchéité à l'air des panneaux de porte, la durabilité des joints et l'anti-condensation des fenêtres d'observation.
• GB/T46376-2025 (En vigueur le 1er mai 2026) : Normes de service d'exploitation et de maintenance des salles blanches, exigeant des enregistrements d'exploitation et d'entretien du cycle de vie complet avec traçabilité du remplacement des filtres, de l'étalonnage de la pression différentielle et d'autres opérations.
• GB 50073-2013 2025 Révision partielle : Nouvelles directives de conception d’ateliers de salles blanches de haute qualité pour les semi-conducteurs, ainsi que des exigences de conception en matière d’économie d’énergie et de contrôle des émissions de carbone

Liste de contrôle pour la décision de sélection : éviter les pièges courants

Avant de finaliser la solution, utilisez la liste de contrôle suivante pour la vérification élément par élément :

Système de salle blanche la sélection est essentiellement un équilibre entre « les exigences du processus – le cadre de conformité – le coût du cycle de vie ». La tendance 2026 montre que le modèle rudimentaire consistant simplement à rechercher une propreté élevée a été éliminé, remplacé par une conception précise basée sur la simulation numérique (simulation de flux d'air BIM CFD), des modes de construction intégrant profondément la modularisation et l'intelligence, et une gestion complète de la conformité du cycle de vie couvrant la conception-construction-exploitation. Lors de la sélection, les entreprises doivent évaluer en priorité si les prestataires de services possèdent des capacités d'intégration multi-normes et un savoir-faire sectoriel, plutôt que de simplement comparer les devis initiaux.

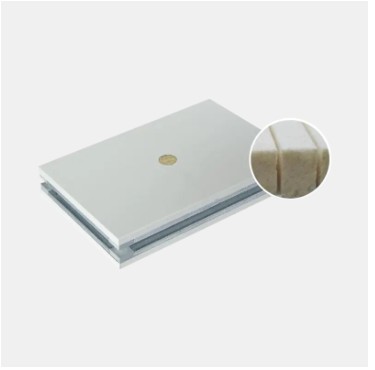

Comment choisir Panneaux pour les systèmes électroniques de salle blanche sans poussière ?

Lors de la sélection de panneaux de salle blanche pour un atelier électronique sans poussière, la clé n’est pas simplement de choisir le matériau le plus cher. Le bon choix dépend de niveau de propreté, conditions d'humidité, résistance au feu, exigences antistatiques et fréquence de maintenance . Pour la plupart des projets de fabrication de produits électroniques, les panneaux en laine de roche fabriqués à la machine ou les panneaux à base de magnésium sont des choix pratiques et fiables.

• Ateliers d'assemblage d'électronique générale : Panneaux de salle blanche en laine de roche fabriqués mécaniquement
• Ateliers de haute propreté : Panneaux de salle blanche à base de magnésium
• Environnements humides : panneaux de salle blanche en polyuréthane
• Zones nécessitant des modifications fréquentes : Panneaux en nid d'abeille en aluminium
• Zones sensibles aux ESD : Panneaux avec traitement de surface antistatique

Pourquoi la sélection des panneaux est importante dans les salles blanches électroniques

Les panneaux pour salles blanches ne sont pas seulement des matériaux pour murs et plafonds. Ils affectent directement la pureté de l’air, les performances d’étanchéité et la stabilité à long terme de l’atelier. La production électronique est très sensible aux particules de poussière, aux fluctuations d'humidité et à l'électricité statique. Un mauvais choix de panneaux peut donc réduire le rendement du produit.

• Les fuites d’air à travers les joints diminuent les niveaux de propreté
• La déformation due à l'humidité affecte l'étanchéité des portes et des fenêtres
• La génération de poussière contamine les composants sensibles
• L'accumulation d'électricité statique peut endommager les appareils électroniques
• Une maintenance fréquente augmente le risque de temps d'arrêt

Comparaison des types de panneaux courants pour salles blanches

Choisissez des panneaux par type d'atelier

Atelier de production CMS

Les panneaux à base de laine de roche ou de magnésium sont recommandés pour une structure stable et une résistance au feu dans des environnements à forte densité d'équipements.

Atelier d'assemblage de précision

Les panneaux à base de magnésium avec une meilleure planéité contribuent à améliorer les performances d'étanchéité.

Usine d’électronique pour climat humide

Les panneaux de polyuréthane conviennent en raison de leur plus grande résistance à l’humidité et de leurs performances d’isolation.

Domaines de R&D et de tests

Les panneaux en nid d'abeille en aluminium sont idéaux pour les zones nécessitant de futurs ajustements d'aménagement.

Facteurs clés à vérifier avant l’achat

1. Épaisseur de la tôle d'acier : Choisissez des spécifications structurellement stables.
2. Densité du noyau : Une densité plus élevée signifie souvent une meilleure résistance à la déformation.
3. Classement au feu : privilégier les degrés de résistance au feu plus élevés.
4. Étanchéité à l’air : La qualité de l’étanchéité des joints affecte directement la propreté.
5. Finition de surface : Sélectionnez en fonction des besoins antistatiques ou de résistance à la corrosion.

Comment équilibrer budget et performance à long terme

Une approche pratique est panneaux premium pour les zones critiques et panneaux standards pour les zones de support .

• Zones de production principales : panneaux à haute stabilité
• Couloirs et stockage : panneaux standards pour salle blanche
• Espaces de service : matériaux de base pour le boîtier

La qualité de l'installation détermine les résultats finaux

Même les matériaux de panneaux d’excellente qualité ne peuvent pas fonctionner correctement si la qualité de l’installation est médiocre. Vérifiez attentivement les éléments suivants :

• Joints de panneaux uniformes et scellés
• Transitions de coin douces
• Connexions étanches au plafond et à la sortie d'air
• Installation à fleur de portes et de panneaux muraux
• Ouvertures d'accès raisonnables pour l'entretien

Conclusion

Au moment de choisir panneaux pour un système de salle blanche électronique sans poussière, privilégiez propreté stabilité > sécurité > durabilité > commodité d'entretien . Pour la plupart des usines d'électronique, les panneaux à base de laine de roche et de magnésium sont des choix courants fiables, tandis que les panneaux en nid d'abeille en polyuréthane et en aluminium conviennent mieux aux environnements humides ou à usage flexible.

Ce qui est plus pratique dans les ateliers à faible propreté : Panneaux pour salle blanche or Fenêtres pour salles blanches ?

Dans les ateliers peu propres (tels que ISO Classe 8, ISO Classe 9 ou zones de production générales contrôlées ), si une seule option peut être priorisée, les panneaux pour salles blanches sont généralement plus pratiques que les fenêtres pour salles blanches . En effet, les panneaux couvrent une plus grande surface et déterminent directement l’étanchéité des murs, l’efficacité du nettoyage, la durabilité et la stabilité environnementale.

Les fenêtres des salles blanches sont également utiles, mais dans les salles blanches de qualité inférieure, elles assurent principalement l'éclairage, la visibilité et la séparation locale. Il s'agit généralement d'une mise à niveau de gestion, tandis que les panneaux constituent la structure essentielle du boîtier.

• Budget limité : donner la priorité aux panneaux de salle blanche
• Besoin de visibilité : ajoutez des fenêtres pour salle blanche
• Nouvelle construction : planifier les panneaux et les fenêtres ensemble

Pourquoi les ateliers à faible propreté devraient donner la priorité aux panneaux de salle blanche

Bien que les ateliers peu propres aient des normes inférieures à celles des salles blanches avancées, ils nécessitent néanmoins un contrôle de la poussière, une résistance à l'humidité et une gestion de la contamination. En tant que matériau principal des murs et des plafonds, les panneaux pour salles blanches ont un impact plus direct sur l’environnement.

• Couvre généralement plus de 80% des surfaces d'enceinte
• Les surfaces lisses simplifient le nettoyage et la désinfection
• Les joints scellés réduisent l’infiltration de poussière extérieure
• L'isolation thermique et phonique améliore la stabilité de l'atelier
• Entretien plus rapide et remplacement plus facile

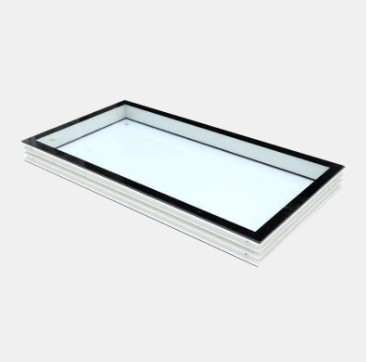

La valeur pratique des fenêtres pour salles blanches

Les fenêtres des salles blanches ne sont pas sans importance. Dans les salles blanches de qualité inférieure, ils améliorent principalement la gestion visuelle et le confort de travail. Ils sont idéaux là où l'observation, la lumière du jour ou la surveillance sont nécessaires.

• Surveiller la production sans entrer dans la salle
• Améliorer les conditions d’éclairage naturel
• Convient pour l'emballage, l'inspection et les zones tampons
• Prise en charge du zonage et de la supervision des flux de travail

Comparaison pratique : panneaux et fenêtres

Des ateliers mieux adaptés à la priorisation des panels

Zones de transformation des aliments

Les murs nécessitent des lavages fréquents, ce qui rend la résistance aux taches et à la corrosion plus importante.

Ateliers d'emballage

Le contrôle de la poussière et la propreté font des panneaux la meilleure priorité.

Zones de stockage et zones tampons

Les systèmes muraux durables constituent généralement la solution la plus pratique.

Quand Fenêtres pour salles blanches valent la peine d'être priorisés

Zones d'inspection et de surveillance

Les managers peuvent observer les opérations sans entrer dans la salle.

Zones à fort trafic

La visibilité peut réduire les ouvertures de porte inutiles.

Ateliers mal éclairés

Les fenêtres améliorent la lumière naturelle et le confort des employés.

Configuration recommandée pour les ateliers à faible propreté

Pour la plupart des zones de production peu propres, une solution pratique consiste panneaux first, windows second :

• Utilisez des panneaux de salle blanche pour les murs principaux et les plafonds
• Installer des fenêtres fixes aux points d'observation clés
• Réduisez les ouvertures inutiles pour une meilleure étanchéité
• Ajoutez plus de fenêtres plus tard si nécessaire

Conclusion

Dans les ateliers peu propres, les panneaux pour salles blanches sont généralement plus pratiques que les fenêtres pour salles blanches car ils déterminent performances d'étanchéité de base, durabilité, efficacité de nettoyage et stabilité environnementale . Les fenêtres des salles blanches sont mieux utilisées comme complément pour la gestion et la visibilité. Pour une fonctionnalité à long terme, donnez d'abord la priorité aux panneaux, puis ajoutez des fenêtres si nécessaire.
