Qu’est-ce qu’une charpente en acier ?

Comment sélectionner le bon Pannes en acier en foume de C Spécifications basées sur les exigences de charge du bâtiment

Le principe principal lors de la sélection des spécifications des pannes en acier en forme de C pour la conception des structures en acier est de garantir que le rapport entre la hauteur de section (H) et la portée est généralement compris entre 1/35 et 1/50, tandis que le module de section doit résister au moment de flexion maximal. Pour les installations industrielles d'une portée standard de 6 mètres, les spécifications préférées sont généralement C180×60×20×2,5 ou C200×70×20×3,0. Des spécifications spécifiques doivent être déterminées sur la base de calculs précis des charges mortes, des surcharges et des charges environnementales (vent et neige).

Impacts spécifiques des types de charges clés sur la sélection

En tant que composants en acier à paroi mince formés à froid, les pannes en acier en forme de C ont un rapport résistance/poids élevé, mais leur réponse aux différents types de charges varie considérablement :

Charges mortes et poids propre du système de toiture

Les charges mortes incluent le poids des tôles d'acier à revêtement coloré ou des panneaux sandwich. Par exemple, l'utilisation d'un panneau sandwich en laine de verre de 75 mm d'épaisseur augmente le poids propre d'environ 12 à 15 kg par mètre carré. Si un système photovoltaïque est installé sur le toit, l'épaisseur de la paroi des pannes doit être augmentée de 2,0 mm à 2,5 mm ou plus en fonction de la charge supplémentaire de 15 à 20 kg/m².

Charges environnementales climatiques (vent et neige)

Dans les zones soumises à de fortes charges de neige, les pannes doivent posséder une résistance extrême à la compression. Dans les zones côtières soumises à des vents violents, la succion du vent peut entraîner une perte de stabilité de la semelle inférieure de la panne sous pression. Par conséquent, il est recommandé de choisir des spécifications avec une largeur de bride (B) d'au moins 60 mm dans les zones à forte pression de vent pour améliorer la rigidité en torsion.

Référence pour Common Pannes en acier en foume de C Spécifications et portées de charge

Pour équilibrer sécurité et économie de matériaux, voici les recommandations de sélection industrielle basées sur des conditions de charge conventionnelles :

Suggestions pratiques de sélection pour améliorer la sécurité structurelle

Lors de la détermination des spécifications, outre les dimensions physiques, les points techniques suivants doivent être respectés :

• Appliquer strictement les limites de déflexion : La flèche des pannes de toit sous des combinaisons à pleine charge ne doit pas dépasser L/150. Par exemple, la déviation vers le bas d'une panne de 6 mètres de portée doit être contrôlée dans les 40 mm ; sinon, la section doit être augmentée.
• Optimisation de la résistance des matériaux : Pour les projets avec des charges plus élevées, l'adoption de l'acier de qualité Q355 au lieu du Q235 conventionnel peut améliorer considérablement la capacité portante tout en conservant des spécifications plus petites, réduisant ainsi efficacement le poids propre de la structure principale.
• Considérations relatives à la résistance à la corrosion : Bien que les pannes en acier en forme de C aient une bonne résistance à la corrosion, dans les environnements acides ou côtiers, des spécifications avec une couche galvanisée d'au moins 275 g/m² doivent être sélectionnées pour éviter une baisse de la capacité portante due à la corrosion des matériaux.

Qui a de meilleures performances d’isolation thermique : Tôles profilées en acier à revêtement coloré or Panneaux sandwich en acier de couleur ?

La conclusion claire est que Panneaux sandwich en acier de couleur offer significantly superior thermal insulation performance par rapport aux tôles profilées en acier à revêtement coloré. Alors qu'une tôle profilée monocouche agit principalement comme une barrière contre les intempéries avec une résistance thermique négligeable, un panneau sandwich utilise une couche d'isolation centrale qui crée une rupture de pont thermique robuste. Dans les applications industrielles pratiques, le passage aux panneaux sandwich peut entraîner une réduction de la température interne de 10°C à 15°C pendant les mois de pointe de l'été .

Différences structurelles fondamentales et résistance thermique

L’écart dans les performances d’isolation est le résultat direct de la composition transversale de ces deux matériaux :

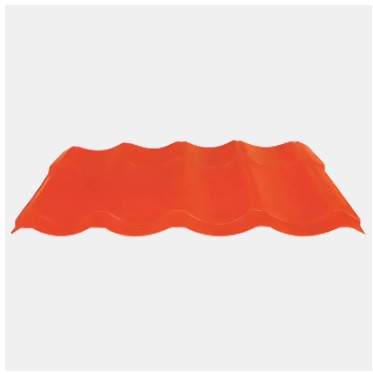

Tôles profilées en acier monocouche à revêtement coloré

Des tôles profilées comme le YX25-210-840 sont fabriqués en acier à haute conductivité. Sans noyau intégré, la chaleur du rayonnement solaire est transférée presque instantanément à l'intérieur du bâtiment. Ils sont idéaux pour les entrepôts ou les hangars non chauffés où la régulation thermique n'est pas une priorité .

Panneaux sandwich en acier de couleur composite

Ces panneaux sont constitués de deux peaux en acier liant une âme en polyuréthane (PU), laine de roche ou EPS. Cette structure « sandwich » bloque efficacement le transfert de chaleur par conduction. Un Panneau intégré en polyuréthane , par exemple, offre le rendement thermique le plus élevé disponible dans la construction industrielle moderne.

Données techniques : comparaison de conductivité thermique

Les données suivantes illustrent la conductivité thermique (λ) de divers matériaux. Des valeurs inférieures représentent de meilleures propriétés d’isolation :

Lignes directrices stratégiques pour les candidatures

Lors du choix entre ces matériaux, tenez compte des exigences fonctionnelles spécifiques du projet :

• Installations climatisées : Pour l'entreposage frigorifique ou la transformation des aliments, Panneau intégré en polyuréthanes sont essentielles pour maintenir des écarts de température stricts.

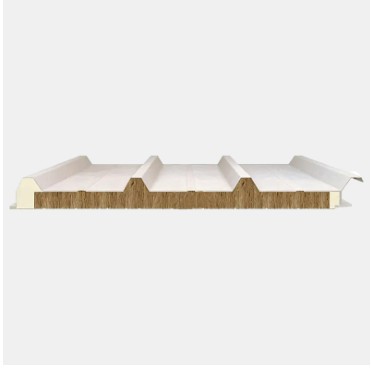

• Sécurité incendie industrielle : Là où la résistance au feu est aussi critique que l'isolation, Panneaux sandwich en laine de roche sont le choix optimal, offrant une protection incendie de niveau A.
• Refuges économiques : Des tôles profilées comme le YX35-125-750 sont rentables pour les structures à ciel ouvert ou les bâtiments agricoles où le climat intérieur n'est pas géré.

Valeur ajoutée de Systèmes de panneaux sandwich

Au-delà de la régulation thermique, les panneaux sandwich offrent plusieurs avantages techniques par rapport aux plaques monocouches :

• Amortissement acoustique : Le matériau central absorbe considérablement les bruits d'impact de la pluie et du vent.
• Résistance structurelle : La rigidité du composite permet portées accrues entre les pannes en acier en forme de C , réduisant ainsi l'utilisation globale de l'acier de construction.
• Contrôle des condensations : L'isolation continue empêche l'accumulation d'humidité interne (transpiration), protégeant ainsi l'inventaire et les accessoires internes.

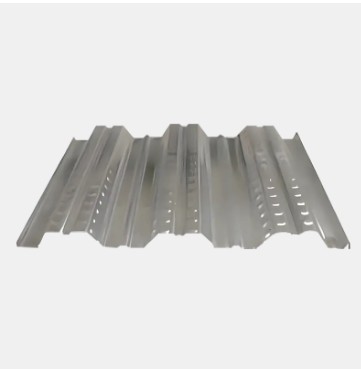

Analyse des principaux avantages : Pourquoi les immeubles de grande hauteur privilégient les terrasses en acier

Le platelage en acier n'est pas simplement un modèle pour la phase de construction ; il joue un rôle essentiel tout au long du cycle de vie du bâtiment :

Performance structurelle et sécurité

Platelage en acier (comme le Modèle robuste et haute résistance YX75-293-880 ) améliore grandement la rigidité latérale de la dalle de plancher grâce à sa forme ondulée. Dans les immeubles de grande hauteur, cette structure en dalles composites améliore efficacement la redondance sismique et fournit une plate-forme de travail solide immédiatement après la pose, garantissant ainsi la sécurité des travailleurs à haute altitude.

Réduction significative du poids propre structurel

Le poids propre de chaque étage d’un immeuble de grande hauteur exerce une pression considérable sur les fondations. L'utilisation d'un platelage en acier permet de réduire l'épaisseur de la dalle en béton, allégeant considérablement le poids du sol . Cela permet aux concepteurs de réduire les dimensions transversales des poutres et des colonnes du cadre principal, permettant ainsi une meilleure utilisation de l'espace architectural.

Comparaison approfondie des paramètres techniques

Le tableau suivant illustre clairement les différences de performances entre les deux solutions dans un environnement de grande hauteur :

Recommandations d'application pour les modèles typiques

En fonction des différentes exigences de charge et de portée dans les immeubles de grande hauteur, les modèles professionnels suivants sont recommandés :

• YX 51-253-760 Type porteur à nervures élevées : Convient aux immeubles de bureaux de grande portée, offrant une excellente rigidité globale des dalles.
• YX 35-125-750 Type composite léger : Convient aux scénarios de charge légère tels que les bâtiments résidentiels, offrant une efficacité d'installation extrêmement élevée.
• YX 51-304-914 Type porteur élargi : Convient pour la pose de sols sur de grandes surfaces, réduisant les joints superposés et améliorant l'étanchéité à l'air.

Conclusion et conseils d'experts

Compte tenu des performances mécaniques, de la vitesse de construction et des coûts globaux, plancher en acier est sans aucun doute le choix supérieur pour la construction de planchers d'immeubles de grande hauteur . Lors de la mise en œuvre, il est recommandé de travailler en collaboration avec Systèmes de pannes en acier en forme de C pour la conception des murs et des supports auxiliaires afin d'assurer une transmission de force plus stable et plus fiable pour l'ensemble du système de structure en acier.

Comment sélectionner un approprié Systèmes de structure en acier basé sur la portée et la charge ?

La sélection du bon système de structure en acier doit suivre le principe de base : « Systèmes de treillis/fermes pour les grandes portées, systèmes composites/robustes pour les charges élevées et cadres de portail pour les portées petites à moyennes. » En faisant correspondre avec précision les exigences de portée et de charge, vous pouvez maximiser la réduction de la consommation d'acier et raccourcir les cycles de construction tout en garantissant la sécurité structurelle. Généralement, pour les installations industrielles standards d’une durée de 18-36 mètres , le système de portique représente l'équilibre optimal entre économie et stabilité.

Recommandations de sélection du système basées sur les intervalles de portée

La portée détermine directement les dimensions de section des composants et les normes de contrôle de la déflexion. Vous trouverez ci-dessous des références de sélection typiques pour différentes plages de portée :

Petite et moyenne portée (12 m - 24 m)

Dans cette gamme, un Système de cadre de portail est recommandé. Ce système utilise de l'acier en forme de H à âme solide comme cadre rigide principal, soutenu par Pannes en acier en forme de C comme système de soutien secondaire. Les pannes en acier en forme de C présentent des propriétés mécaniques de section stables, un poids léger et un rapport résistance/poids élevé, transférant efficacement les charges de revêtement à la structure principale.

Grande portée (24 m - 48 m)

Lorsque la portée dépasse 30 mètres, le poids propre des composants en âme solide augmente rapidement. Dans de tels cas, Fermes de tuyaux en acier ou structures à ossature spatiale sont suggérés. Ces systèmes améliorent considérablement l'utilisation des matériaux grâce à la conversion de compression et de tension entre les éléments, ce qui les rend adaptés aux stades, aux hangars d'avions et aux centres logistiques industriels de grande portée.

L'impact spécifique des conditions de charge sur la sélection des composants

Les charges comprennent les charges mortes ainsi que les charges vives telles que les charges de neige, de vent et de grue :

• Charges industrielles lourdes : Si le toit doit supporter de gros équipements ou des opérations de haute intensité, choisissez Toits porteurs à nervures profondes (par exemple, YX50-410-820) ou des tôles profilées à haute résistance pour améliorer la capacité de charge locale.
• Charges dynamiques (grues) : Pour les installations équipées de grues lourdes, la structure principale doit utiliser poutres en H ou colonnes en treillis soudées , associé à des planchers en acier robustes à haute résistance comme le YX 75-293-880 pour gérer des impacts dynamiques fréquents.
• Charges de protection de l'environnement : Dans les zones à forte pression de vent, le système de support secondaire, tel que Pannes en acier en forme de C , doivent être disposés plus densément pour garantir des performances mécaniques stables.

Tableau de correspondance des portées, des charges et des composants structurels

Le tableau suivant résume les exigences relatives aux composants de structure en acier en fonction de diverses combinaisons de portées et de charges :

Stratégies pratiques pour l'optimisation de la sélection

Dans l'ingénierie réelle, concentrez-vous sur ces détails pour optimiser davantage le système :

• Intégration de l'enveloppe du bâtiment : Sélection Panneaux intégrés en polyuréthane (PU) peut satisfaire simultanément aux exigences d’isolation et de légèreté, réduisant ainsi la charge structurelle causée par le poids du système d’enveloppe.
• Coordination du système de plancher : Pour les structures de grande hauteur ou à plusieurs étages, privilégiez les planchers composites comme le YX32-130-780 pour former une structure porteuse composite stable.
• Cohérence du matériau : Assurer la correspondance des paramètres mécaniques entre Pannes en acier en forme de C , tôles profilées enduites de couleur , et panneaux sandwich améliore considérablement la durée de vie du bâtiment et l'efficacité de l'entretien.
