Types de portes de salle blanche : portes coulissantes ou portes battantes

Un sas de 4 m² entre un couloir ISO 8 et une salle de remplissage ISO 7 laisse environ 900 mm de largeur libre une fois les panneaux muraux relevés. Insérez un vantail pivotant de 1 000 mm dans cet espace et il balaye un mètre d'arc complet directement dans la zone de travail de l'opérateur. Un vantail coulissant se ferme sans voler d'espace au sol, mais il nécessite une poche ou un rail de surface, et un entraînement si le personnel pousse des chariots à travers tout le déplacement.

Ce seul compromis explique la plupart des décisions concernant les portes des salles blanches. Les portes battantes sont la solution par défaut : plus simples, moins chères, à fermeture automatique et plus faciles à sceller contre une différence de pression. Les portes coulissantes gagnent lorsque l'ouverture est étroite, que la circulation est dense, que le vantail est trop volumineux pour être poussé ou que la pièce doit rester fermée pendant le passage des personnes et des marchandises. Aucun des deux types n’est universellement meilleur, et le mauvais choix fait généralement surface des mois plus tard, en raison d’un nombre de particules élevé au seuil ou d’une visite de maintenance tous les quinze jours.

Vous trouverez ci-dessous comment chaque type se comporte dans un espace classifié, où se situe le coût réel de possession et où chacun cesse d'être la réponse raisonnable. Si le concept d'espace plus large est encore ouvert, le guide de sélection de système de salle blanche couvre les panneaux, les plafonds et le flux d'air avant d'atteindre le calendrier des portes.

Comment une porte battante de salle blanche se comporte sous pression

Une porte battante est composée d'un dormant, d'un jeu de charnières, d'un vantail et d'un joint. Dans une salle blanche, le joint est ce qui compte. Lorsque le vantail se ferme, le joint périmétrique doit se comprimer suffisamment pour empêcher l'air de migrer entre deux pièces séparées de 10 à 15 Pa. C'est pourquoi les vantaux des salles blanches sont spécifiés avec des joints continus, des charnières réglables et une taille plus adaptée à la masse des feuilles plutôt qu'à ce qui reste dans la camionnette.

Le vantail est normalement suspendu pour pivoter vers le côté où la pression est la plus élevée. La pression pousse alors la porte dans son cadre au lieu de s'en éloigner, de sorte qu'un ferme-porte fatigué ne transforme pas tranquillement la porte en un chemin de fuite. La conséquence pratique est qu'un vantail pivotant s'ouvre sur la salle de nettoyage, ce qui vaut la peine de vérifier le flux d'habillage et les itinéraires des chariots sur le dessin plutôt que sur place.

Où les portes battantes sont la bonne réponse

Trafic faible à modéré, quelques dizaines de mouvements par quart de travail.
Ouvertures étroites, généralement à un vantail de 800 à 1 000 mm ou à un vantail de 1 200 à 1 800 mm.
Pièces où une étanchéité reproductible compte plus que la vitesse du cycle.
Murs sans espace pour un rail, une poche ou un opérateur monté sur la tête.
Ouvertures sans alimentation, où un ferme-ressort constitue la sécurité intégrée la plus simple.

L'inspection est l'avantage discret. Vous pouvez voir le joint, sentir la compression et ajuster le rapprochement en quelques minutes une fois la pièce remise en service.

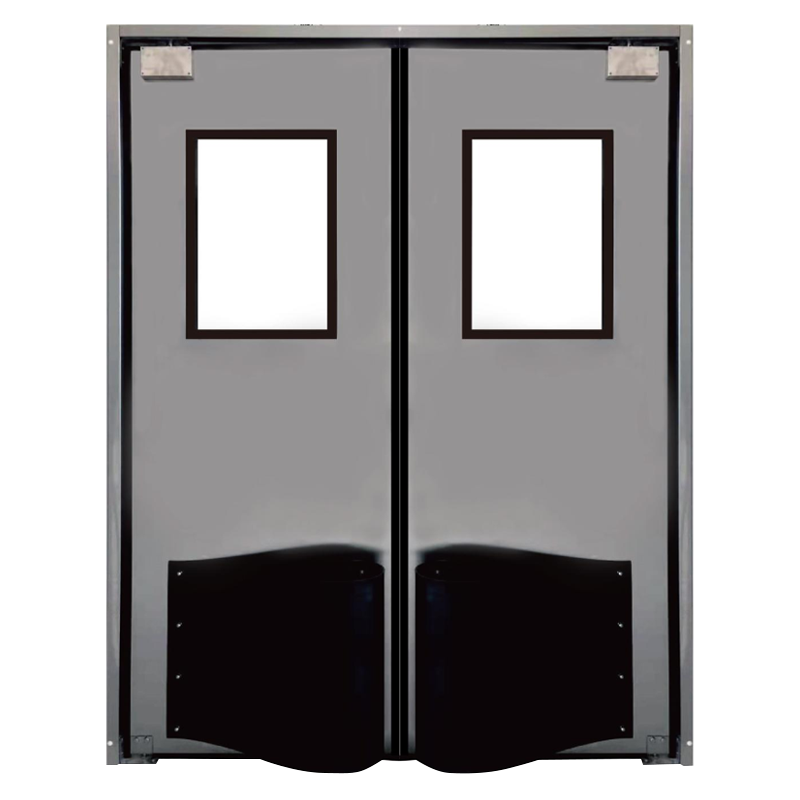

Swing Impact Door for High-Traffic Environments

Porte battante à impact pour les environnements à fort trafic Une porte battante de protection avec des panneaux résistants aux chocs et une inspection facile, adaptée aux hôpitaux, aux salles blanches et aux entrepôts où un trafic fréquent exige de la durabilité. Voir le produit →

Où les portes coulissantes pour salles blanches rapportent leur coût

Une porte coulissante troque une charnière contre un mécanisme : des rouleaux, un rail, un guide inférieur et, sur la plupart des installations, un entraînement par courroie ou à crémaillère. Le vantail se déplace parallèlement au mur, il ne consomme donc aucun arc de balancement. C'est la principale raison pour laquelle il est spécifié dans les sas compacts, les chambres froides et les couloirs de matériaux où un vantail battant encrasserait les rayonnages ou la protection de la machine.

Configurations coulissantes courantes

Montage en surface : rail fixé sur la face côté propre ou côté sale, la disposition la plus simple à installer et à entretenir.
Télescopique : deux ou plusieurs vantaux de largeur inégale s'empilent dans une poche courte lorsque la longueur du mur est limitée.
Bi-fenêtre : deux vantaux ouverts depuis le centre pour de larges ouvertures et un débit important.
Coulissement hermétique : un joint abattant ou gonflable assure l'étanchéité du vantail uniquement une fois celui-ci complètement fermé.

L’étanchéité est le point où les portes coulissantes ont historiquement échoué. Une simple brosse ou un joint à lèvres frotte le long du cadre à chaque cycle et fuit dès que le vantail commence à fléchir. Un joint rabattable évite cette usure car il entre en contact avec le sol et le cadre uniquement en position fermée, et ses chiffres de fuite se rapprochent de ceux d'une porte battante.

Le choix du véhicule change alors la situation économique. Une porte coulissante motorisée peut être verrouillée avec une fenêtre de passage ou une douche à air de sorte qu'une seule ouverture s'ouvre à la fois, ce qu'un vantail battant manuel ne peut pas faire sans des gâches électriques combattant le ferme-porte. Au-dessus d'une largeur d'ouverture d'environ 2 000 mm, l'automatisation élimine également le problème de portée et d'effort qui transforme un lourd vantail manuel en un problème de sécurité.

Fabricant de porte de salle blanche Kaisier nettoie le monde La technologie donne le pouvoir à demain Voir le produit →

Portes coulissantes ou battantes pour salles blanches : côte à côte

Les deux colonnes supposent la même ouverture dans un mur en panneaux, un différentiel de 10-15 Pa et une utilisation manuelle, sauf indication contraire. Les chiffres changent dès qu’un automatisme ou un joint hermétique est ajouté.

Compromis typiques pour une porte à un vantail de 1 000 mm ; les chiffres réels dépendent de la différence de pression, de la conception du joint et des spécifications de l'entraînement.
Critères	Porte battante	Porte coulissante
Autorisation nécessaire	Arc égal à la largeur de la feuille, environ 1 m	Rail ou poche le long de la face du mur
Qualité du joint	Joint continu comprimé au bord du loquet	Cela dépend du joint ; le type déroulant correspond au swing
Comportement à la pression	La pression aide à asseoir le vantail dans le cadre	La pression charge le vantail contre le guide
Temps de cycle	2-4 s manuel ou motorisé	1 à 3 s sous tension, lent si poussé à la main
Capacité de trafic	Convient à quelques dizaines de mouvements par quart de travail	Convient au flux continu et au trafic de tramways
Larges ouvertures	Le double vantail devient lourd et a besoin d'espace	En deux parties ou télescopique pour un maintien compact
Perte de puissance	Le ressort plus proche ramène le vantail fermé	Libération manuelle ; certains lecteurs ne s'ouvrent pas
Points d'entretien	Charnières, ferme-porte, joint	Rouleaux, chenille, courroie, guide, joint
Coût installé	Ligne de base inférieure	Plus élevé une fois le lecteur et les commandes inclus
Meilleur ajustement	Sas, vestiaires, suites ISO 5-8	Parois étroites, chambres froides, lignes automatisées

Matériaux, joints et matériel qui déterminent la performance

Le type ne représente que la moitié de la spécification. Une porte battante raisonnable avec un mauvais joint échoue, et une porte coulissante avec un joint hermétique bien conçu passe. Cinq détails séparent une porte qui tient sa classe de celle qui doit être ajustée chaque mois.

Construction du vantail : acier thermolaqué pour les zones sèches, alliage d'aluminium avec revêtements HPL pour les zones d'essuyage, acier inoxydable 304 ou 316 là où la résistance au lavage et à la corrosion est importante.
Joint : EPDM ou silicone continu, remplaçable sans démonter le cadre, comprimé par du matériel réglable plutôt que par force.
Panneau de vision : à vitrage affleurant et double vitrage entre les zones classées pour que le verre ne devienne pas le chemin de fuite.
Ferrure : charnières en acier inoxydable et ferme-porte adapté à la masse du vantail, ainsi qu'un guide au sol sur tout vantail coulissant large.
Contrôle : verrouillages, capteurs au pied, lecteurs de cartes et déverrouillage d'urgence mécanique fonctionnant sans alimentation.

Les feuilles en acier inoxydable sont la solution courante dans les usines pharmaceutiques et alimentaires car elles tolèrent des nettoyages fréquents sans endommager la surface. La vraie question n'est pas de savoir si l'acier inoxydable est plus beau, mais si le programme de nettoyage éliminerait une finition enduite pendant la durée de vie de l'actif.

Stainless Steel Cleanroom Door for GMP Environments

Porte de salle blanche en acier inoxydable pour les environnements GMP Une porte de salle blanche en acier inoxydable avec une construction sans couture et une étanchéité à plusieurs étapes, adaptée aux salles blanches GMP et aux environnements stériles nécessitant un nettoyage fréquent. Voir le produit →

Une liste de contrôle de sélection pratique

Parcourez-les avant que le calendrier des portes ne soit fixé. N’importe lequel d’entre eux peut changer le type, pas seulement le modèle.

Mesurez la largeur libre et la face libre du mur des deux côtés ; la réponse élimine souvent immédiatement un type.
Comptez les mouvements par équipe et par ouverture, chariots inclus, et décidez si un vantail manuel est réaliste.
Confirmer le différentiel de pression et son sens, puis suspendre ou guider le vantail en conséquence.
Vérifiez le régime de nettoyage, car il décide de la finition bien avant l’esthétique.
Décidez si l’ouverture doit se verrouiller avec une fenêtre de passage, une douche à air ou un panneau d’accès.
Convenez du mode de défaillance : en cas de coupure de courant, la porte doit-elle se fermer, rester ouverte ou se libérer pour une utilisation manuelle ?

Foire aux questions

Quel type convient à une salle blanche ISO 5 ?

Une porte battante est le point de départ habituel, car un joint comprimé continu est le joint fiable le plus simple de cette classe. Choisissez le coulissement hermétique uniquement si l'aménagement ne laisse pas de place pour un arc d'oscillation ou si l'ouverture doit s'emboîter avec la zone suivante.

Une porte coulissante peut-elle correspondre à une porte battante en termes de pression ?

Oui, avec un joint rabattable ou gonflable qui assure l'étanchéité uniquement en position fermée. Un joint à brosse simple fuira dès que le vantail fléchit, quel que soit l'alignement du rail.

De quel espace libre un vantail battant a-t-il besoin ?

Prévoyez environ la largeur du vantail plus 50-100 mm pour la poignée et l'opérateur, donc un vantail de 900 mm a besoin d'environ un mètre de sol dégagé du côté vers lequel il s'ouvre.

Les portes coulissantes des salles blanches ont-elles toujours besoin d’électricité ?

Non. Les feuilles pesant jusqu'à environ 60 kg peuvent être actionnées manuellement sur de bons rouleaux. Au-delà de cela, l'utilisation manuelle met à rude épreuve à la fois l'opérateur et l'alignement des voies.

Choisir entre les deux sans trop préciser

La plupart des établissements se retrouvent avec les deux types, et c’est le bon résultat. Battez les vantaux dans les sas et les vestiaires, où une étanchéité solide et un entretien simple sont importants ; vantaux coulissants où le parcours du mur est court, le trafic est constant ou l'ouverture doit s'emboîter avec la zone suivante.

Décidez du type en fonction du jeu, de la pression différentielle et du nombre de trafic, puis consacrez le budget restant au joint, au matériel et au variateur. Si vous souhaitez que la nomenclature des portes soit revue parallèlement à la disposition des panneaux et du plafond, envoie-nous les dessins et nous reviendrons avec une spécification constructible.
